Назначение ваттметра поглощаемой мощности ПрофКиП М3-54

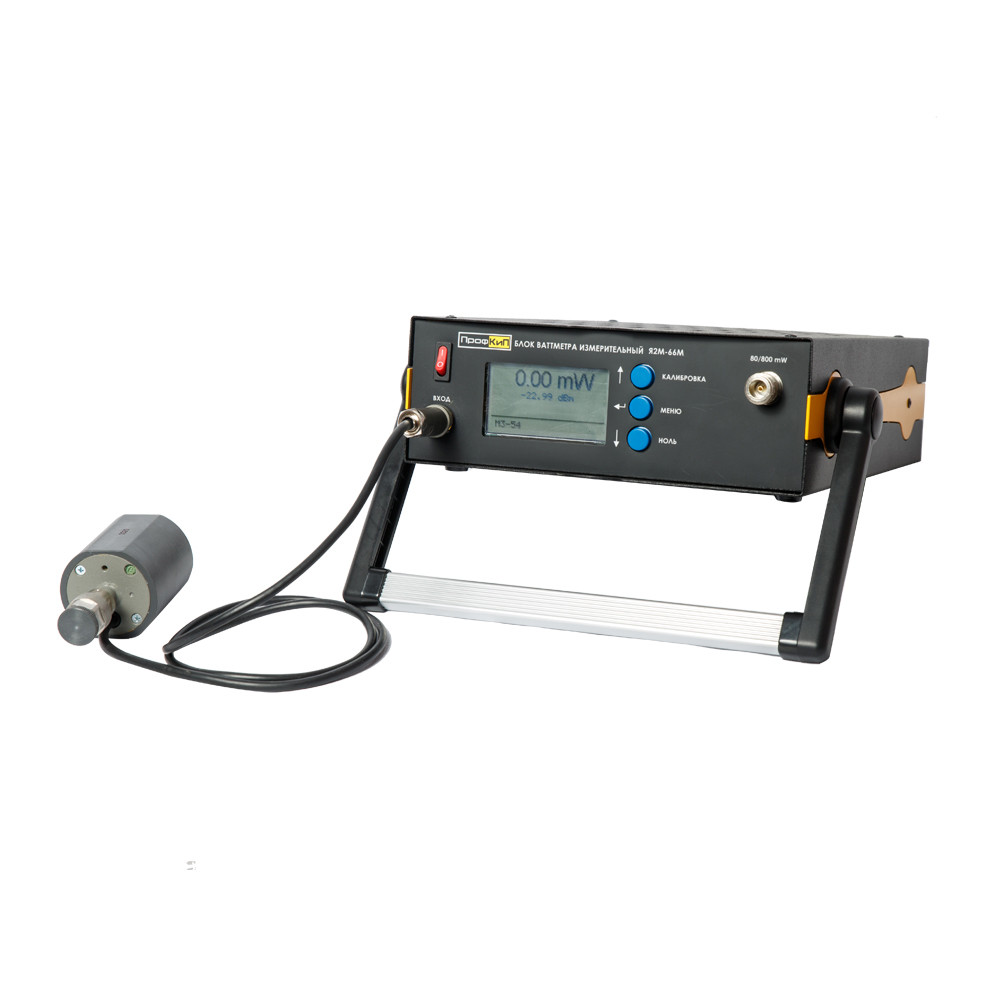

Ваттметр поглощаемой мощности ПрофКиП М3-54 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.
Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-54
• Суммарный диапазон рабочих частот: 0 ГГц … 17.85 ГГц
• Диапазон измерения мощности: 0.1 мВт … 1 Вт
• БИ выполнен на базе металлического несущего корпуса «Надел-75»
• Большой графический ЖК-дисплей
• Интуитивно понятное меню
• Измерение мощности в W и dBm
• Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом)
• Относительные измерения dB и %
• Дистанционное управление (LAN) – опция
Основные функции блока измерительного ПрофКиП Я2М-66М
• Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму
• Выдача результатов измерений на экран и по сети Ethernet
• Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе
Основные программные функции блока измерительного ПрофКиП Я2М-66М
«Аттенюатор»: при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).
«Скважность»: при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).
«Усреднение»: при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с.
«Коэффициент»: частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).
Программное обеспечение (ПО) ваттметра поглощаемой мощности ПрофКиП М3-54
Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Преобразователи приемные коаксиальные (ППК) ваттметра поглощаемой мощности ПрофКиП М3-54
|
Наименование ППК
|
Частотный диапазон
|
Диапазон измерения
|
|
ППК ПрофКиП М3-54
|
0 ГГц … 17.85 ГГц
|
0.1 мВт … 1 Вт
|
|
ППК ПрофКиП М3-54/1
|
0 ГГц … 10 ГГц
|
Рабочие условия эксплуатации ваттметра поглощаемой мощности ПрофКиП М3-54
• Температура окружающего воздуха: +10°С … +40°С
• Относительная влажность воздуха при +20°С: не более 90%
Общие данные ваттметра поглощаемой мощности ПрофКиП М3-54
• Средняя наработка на отказ: 12000 ч
• Потребляемая мощность: не более 40 Вт
• Питание: переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
• Габариты, вес БИ ПрофКиП Я2М-66М: 235х325х95 мм, 3.6 кг
• Габариты, вес ППК ПрофКиП М3-54: D55х105 мм, 0.4 кг
• Габариты, вес ППК ПрофКиП М3-54/1: D55х105 мм, 0.4 кг
Комплект поставки ваттметра поглощаемой мощности ПрофКиП М3-54
|
Наименование
|
Обозначение
|
Количество
|
|
БИ ПрофКиП Я2М-66М
|
ПРШН 411613.011
|
1 шт
|
|
*ППК ПрофКиП М3-54
|
ПРШН 434839.011
|
*1 шт
|
|
*ППК ПрофКиП М3-54/1
|
ПРШН 434839.011-01
|
*1 шт
|
|
*комплектуется любой ППК, в любом количестве и сочетании на выбор заказчика
|
|
Вставка плавкая ВП2Б-1В (1.0 А 250 В)
|
ОЮ 0.481.005 ТУ
|
2 шт.
|
|
Руководство по эксплуатации
|
ПРШН 411151.018 РЭ
|
1 шт.
|
|
Формуляр
|
ПРШН 411151.018 ФО
|
1 шт.
|
|
Методика поверки
|
РТ-МП-4976-441-2017
|
1 шт.
|
|
Кабель сетевой с заземлением
|
IEC-320-C14
|
1 шт.
|
|
Ящик укладочный
|
ПРШН 411161.120
|
1 шт.
|
Сертификат PDF
