| Назначение делителя напряжения высоковольтного ПрофКиП ДНВ-50 | |

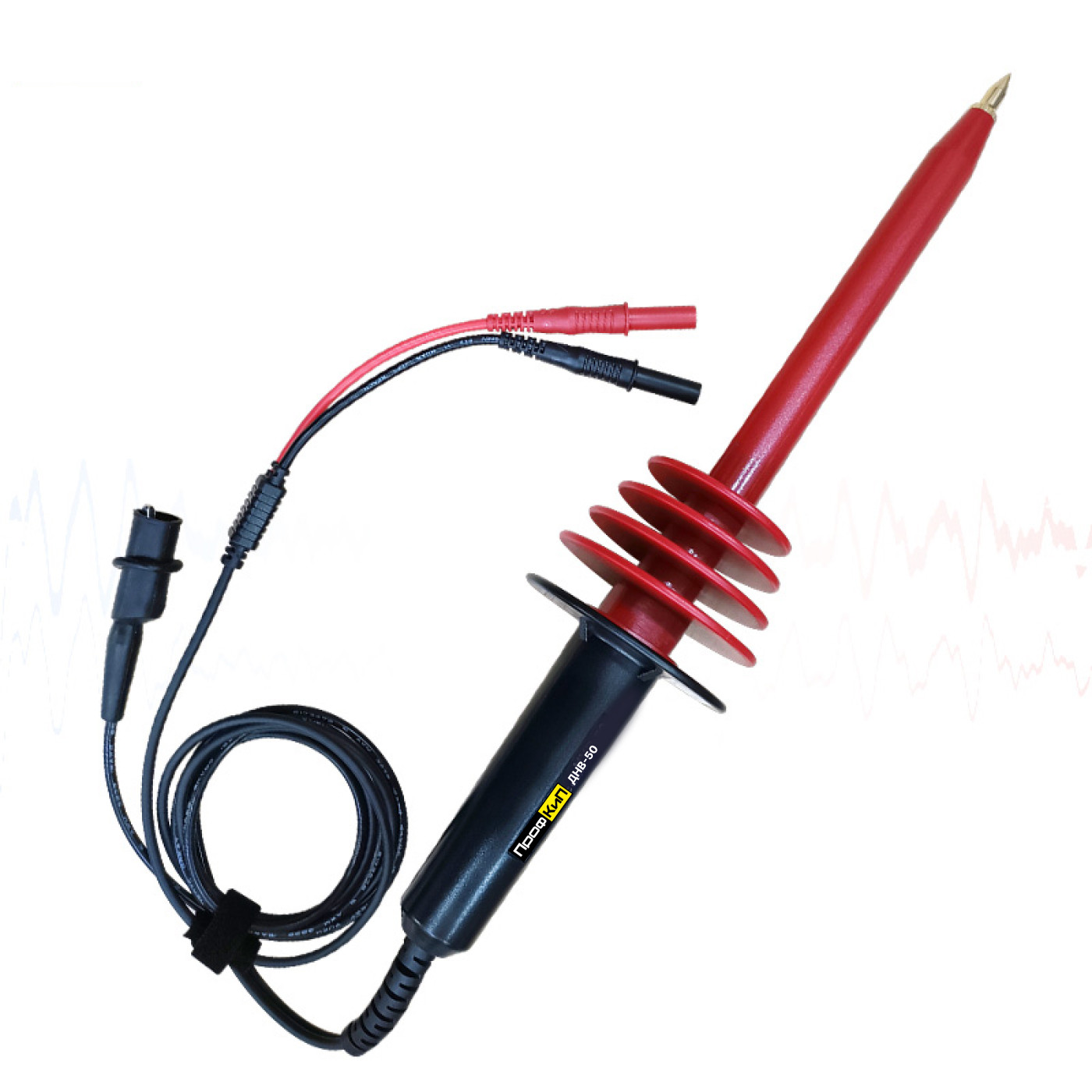

| Делитель напряжения высоковольтный ПрофКиП ДНВ-50 предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC. |
|
| Особенности и преимущества делителя напряжения высоковольтного ПрофКиП ДНВ-50 | |
| Коэффициент деления | 1:1000 |
| Максимальное входное напряжение | 50кВ |
| Точность | 3% |
| Метрологические и технические характеристики делителя напряжения высоковольтного ПрофКиП ДНВ-50 | |
| Наименование характеристики | Значение |
| Полоса пропускания, Гц | 50/60 |
| Коэффициент деления (преобразования) | 1:1000 |
| Пределы допускаемой относительной погрешности коэффициента деления, % | DC：± 1% до 40 кВ , ± 2% до 50 кВ AC: ±2% до 28кВ,±3% до 35кВ |
| Входное сопротивление, МОм | 500 |
| Максимальный ток нагрузки, мА | 0,1 |
| Максимальное значение входного напряжения, кВ: | |
| DC | 0 — 50 |
| AC | 0 — 35 |
| Максимальная мощность нагрузки,Вт | 5 |
| Рабочие условия применения: | |
| – температура окружающего воздуха, С | от +15 до +35 |
| – относительная влажность окружающего воздуха, % | от 30 до 80 |
| – атмосферное давление, кПа | от 94 до 107 |
| Масса, кг, не более | 0,3 |

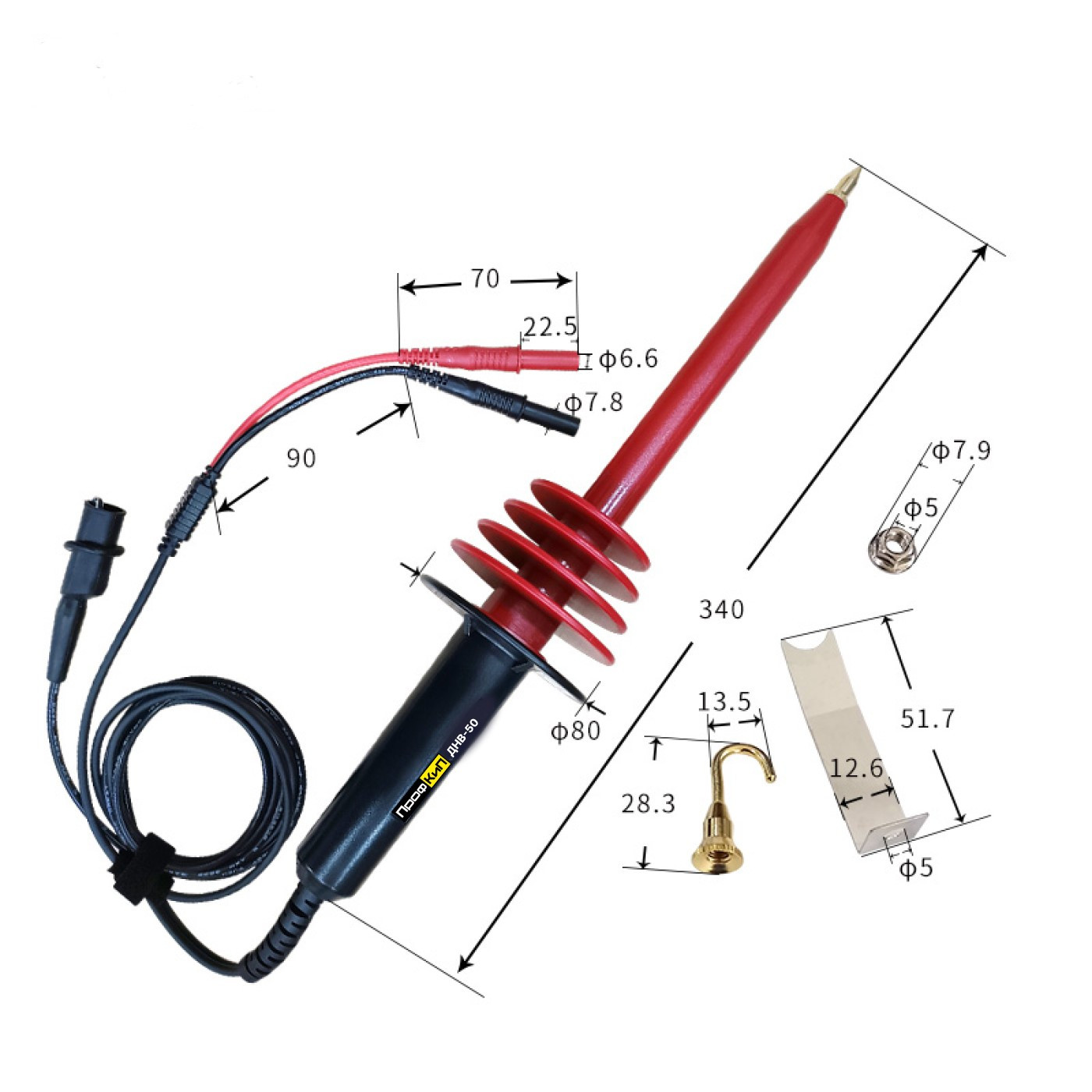

| Габаритные размеры, мм не более | |
| диаметр | 80 |
| длина | 350 |
| Комплект поставки делителя напряжения высоковольтного ПрофКиП ДНВ-50 | |
| Делитель напряжения высоковольтный ПрофКиП ДНВ-50 | 1 шт. |
| Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах | 1 шт. |
| Навинчивающийся крючок для удобного захвата проводников | 1 шт. |
| Инструкция по эксплуатации | 1 экз. |
