Гарантия: 12 месяцев
| Назначение делителя напряжения высоковольтного ПрофКиП ДНВ-40К | |

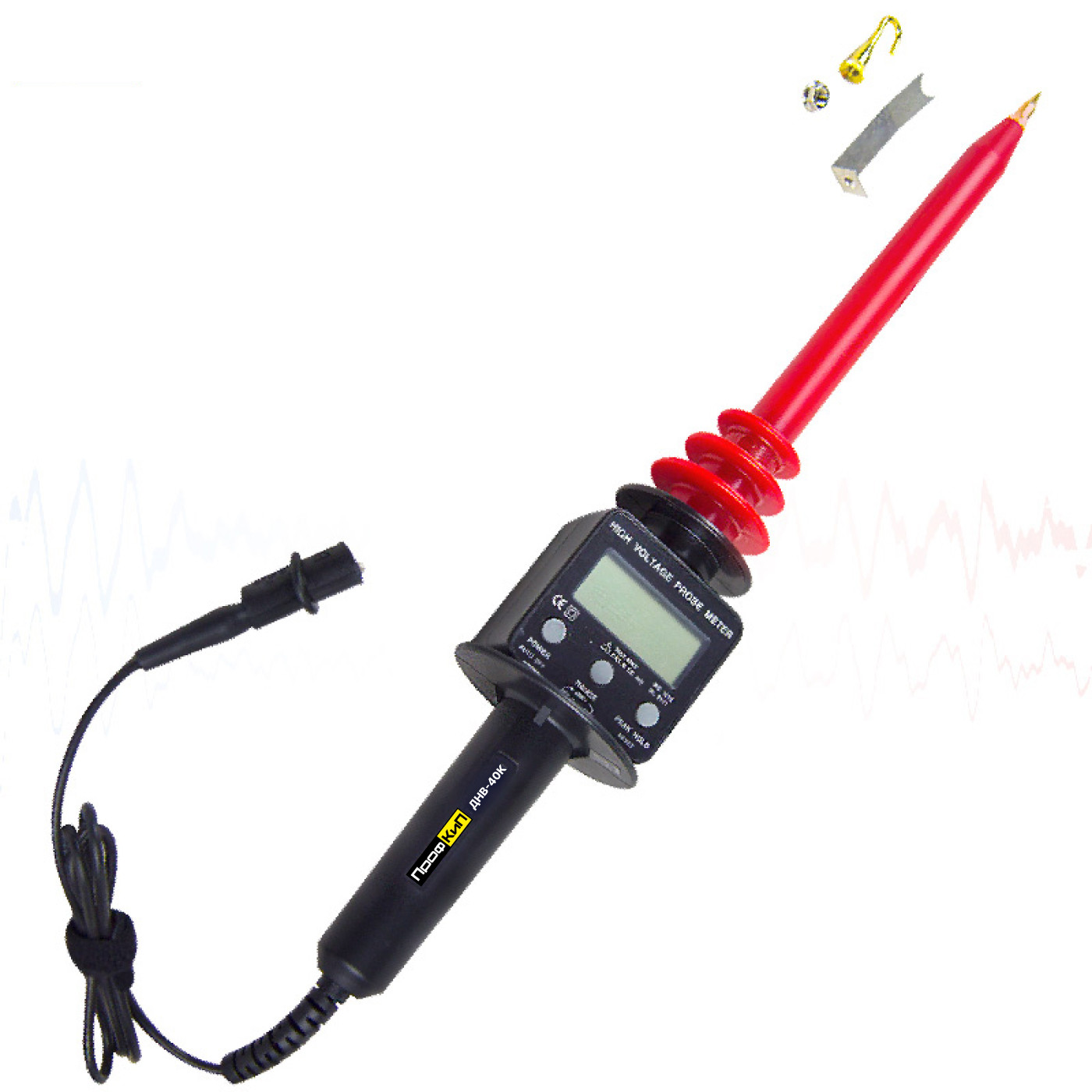

| Делитель напряжения высоковольтный ПрофКиП ДНВ-40К со встроенным киловольтметром предназначен для преобразования (деления) высоковольтного напряжения с заданным коэффициентом преобразования в низковольтное напряжение. Принцип действия делителя основан на преобразовании (делении) высокого напряжения с помощью последовательно-параллельно включенных резистивных и емкостных элементов. Делитель ПрофКиП ДНВ состоит из: высоковольтного электрода, плеча высокого напряжения, плеча низкого напряжения, низковольтного вывода и диэлектрического корпуса. Плечи высокого и низкого напряжения выполнены из последовательно-параллельно включенных резисторов и конденсаторов, которые обеспечивают емкостную частотную компенсацию и расположены внутри диэлектрического корпуса. При работе высокое напряжение подается на высоковольтный электрод. После преобразования (деления) высоковольтного напряжения с заданным коэффициентом низковольтное напряжение подается на вход измерительного прибора с помощью гибкой линии связи, имеющей подсоединительный разъем типа BNC. | |
| Особенности и преимущества делителя напряжения высоковольтного ПрофКиП ДНВ-40К | |
| Высоковольтный ДНВ со встроенным киловольтметром | |
| Цифровой индикатор измерения постоянного напряжения | |
| Максимальное входное напряжение | 40кВ |
| Точность | 1% |
| Метрологические и технические характеристики делителя напряжения высоковольтного ПрофКиП ДНВ-40К | |
| Наименование характеристики | Значение |
| Дисплей | 4-разрядный ЖК-дисплей, 3999 отсчетов |
| Разрешение, В | 10 / 1/ 0,1 |
| Пределы допускаемой относительной погрешности коэффициента деления, % | 1 |
| Входное сопротивление, МОм | 2000 |
| Максимальный ток нагрузки, мкА | 20 |
| Максимальное значение входного напряжения, кВ: | |
| DC | 0 — 40 |
| Максимальная мощность нагрузки,Вт | 0,8 |
| Температурный коэффициент | 100 ppm/°C |
| Функция удержания пикового значения | ≥ 400 мс |
| Функция автоотключения, мин | 30 |
| Индикатор низкого заряда батареи | Есть |
| Питание | 9 В, батарея типа "Крона" |
| Рабочие условия применения: | |
| – температура окружающего воздуха, С | от +15 до +35 |
| – относительная влажность окружающего воздуха, % | от 30 до 80 |
| – атмосферное давление, кПа | от 94 до 107 |
| Масса, кг, не более | 0,4 |

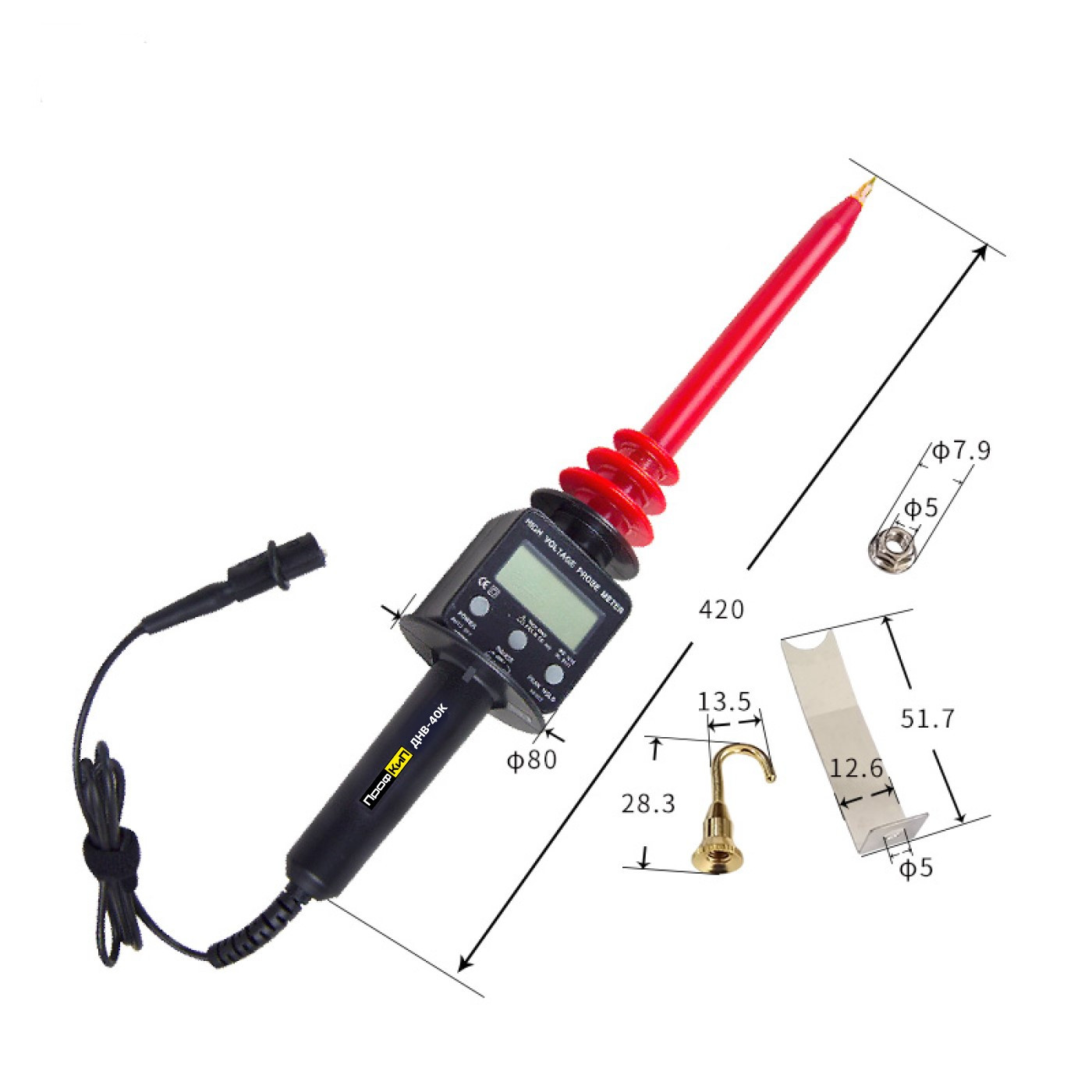

| Габаритные размеры, мм не более | |
| диаметр | 80 |
| длина | 350 |
| Комплект поставки делителя напряжения высоковольтного ПрофКиП ДНВ-40К | |
| Делитель напряжения высоковольтный ПрофКиП ДНВ-40К | 1 шт. |
| Навинчивающаяся пластина, размером 52×12 мм для контакта в труднодоступных местах | 1 шт. |
| Навинчивающийся крючок для удобного захвата проводников | 1 шт. |
| Инструкция по эксплуатации | 1 экз. |
