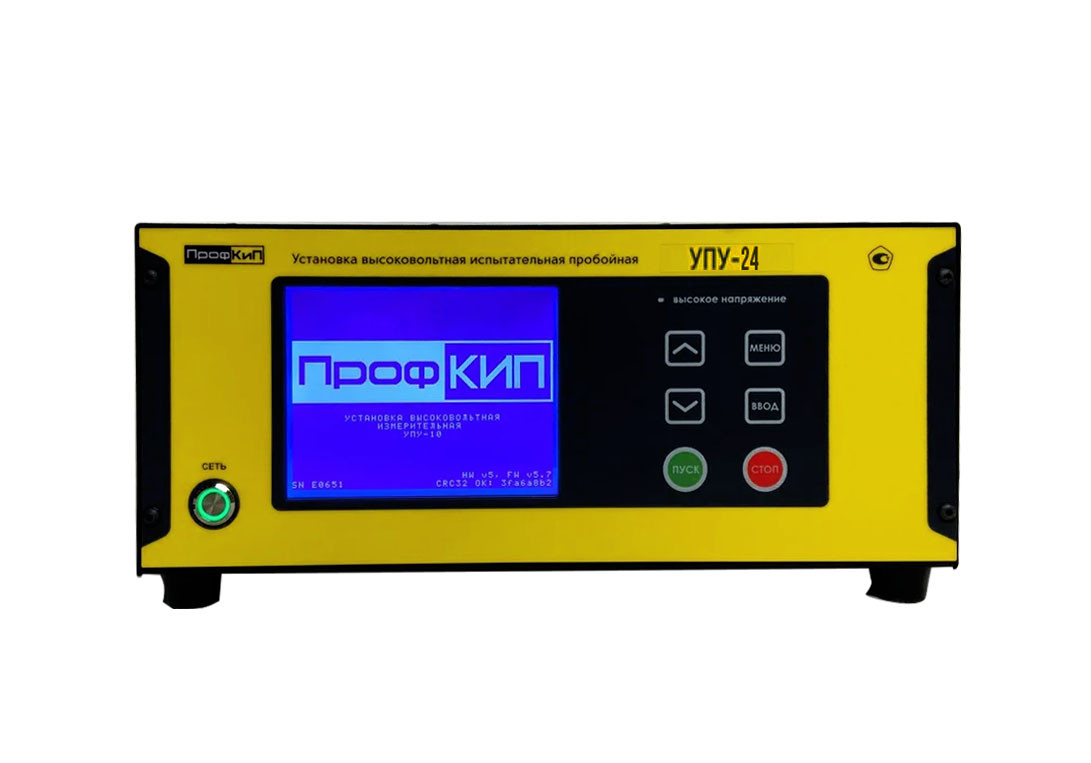

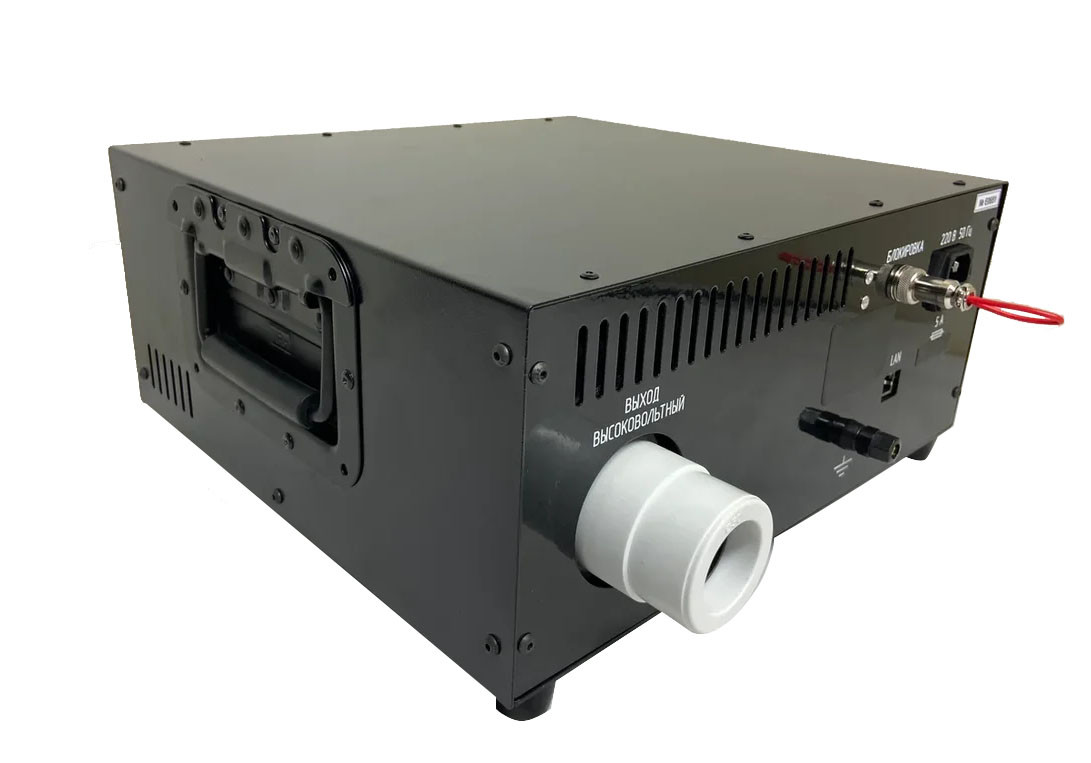

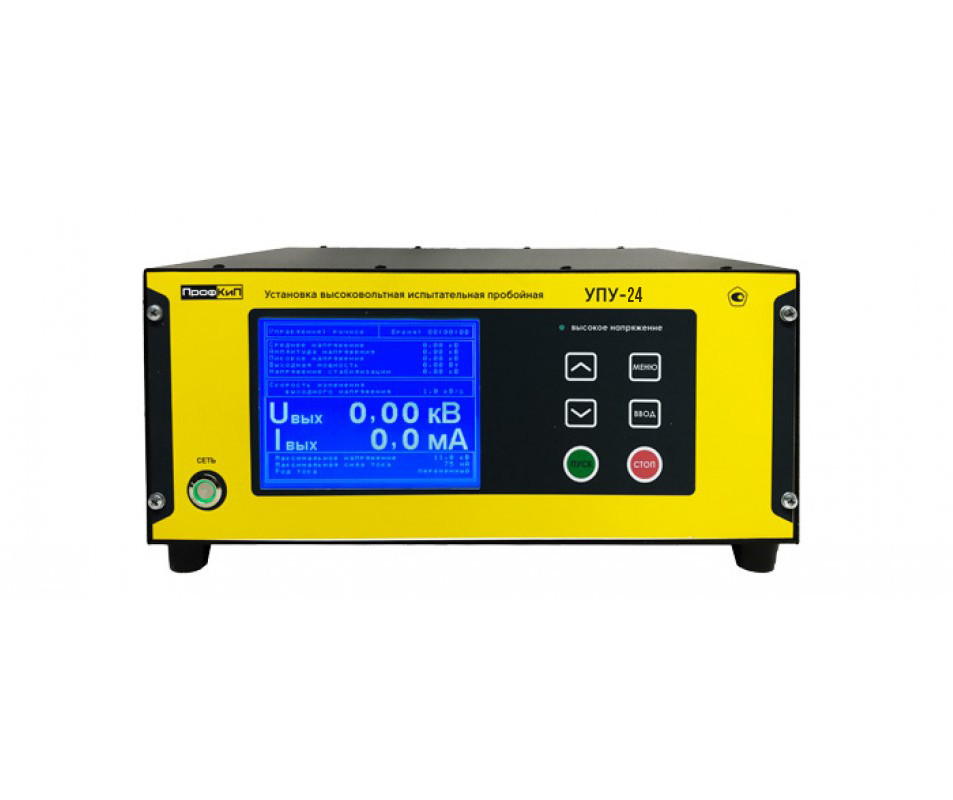

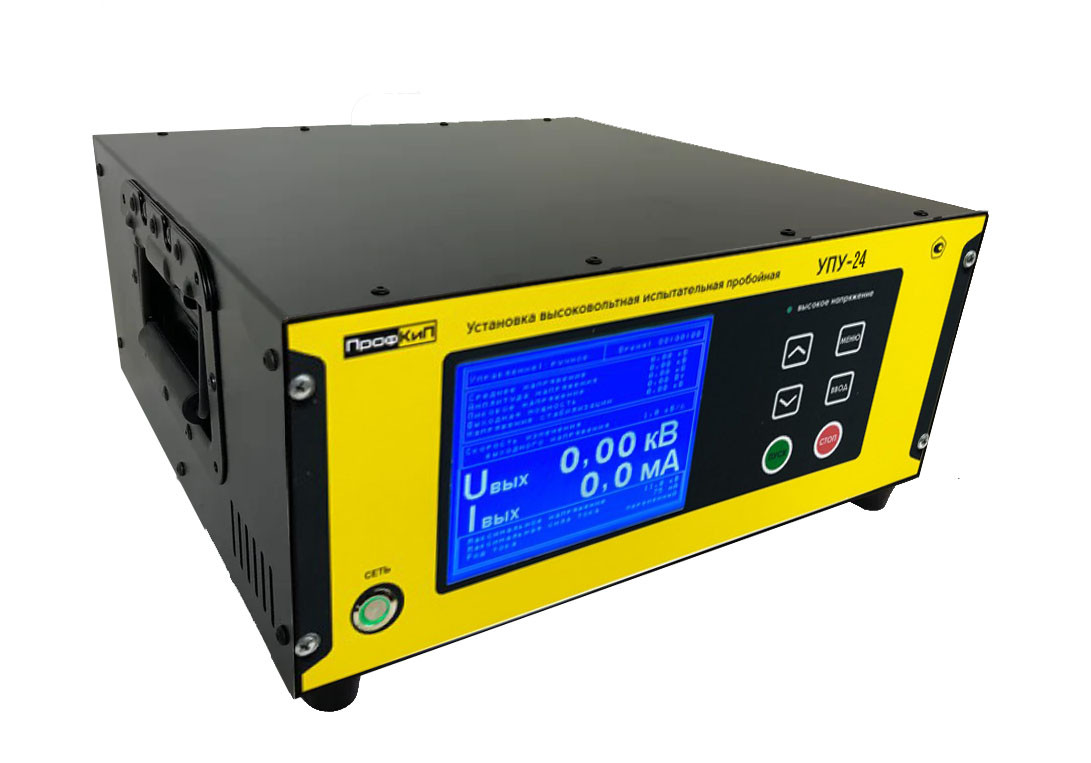

ПрофКиП УПУ-24 — Установка Высоковольтная Испытательная Пробойная

Цена: 352000 ₽

Гарантия: 12 месяцев

Интервал поверки: 12 месяцев

ГОСРЕЕСТР СИ РФ: 78504-20

Сертификат PDF

Назначение установки высоковольтной испытательной пробойной ПрофКиП УПУ-24:

 Установка высоковольтная испытательная пробойная ПрофКиП УПУ-24 предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.



Особенности установки высоковольтной испытательной пробойной ПрофКиП УПУ-24:

  •   Высокая точность измерения напряжения и тока;
  •   Встроенное разрядное устройство;
  •   Переключение рода тока переменный /постоянный через меню;
  •   Автоматический и ручной режим работы, таймер;
  •   Звуковое предупреждение о включении высокого напряжения;
  •   Большой и четкий графический дисплей;
  •   Интуитивно понятный интерфейс управления;
  •   LAN порт для удаленного управления и автоматизации измерений (опция);
  •   Удобные, надежные металлические ручки для переноски.



Метрологические и технические характеристики установки ПрофКиП УПУ-24:



Диапазон измерения напряжения переменного тока, кВ

20

Диапазон измерения напряжения постоянного тока, кВ

10

Диапазон измерения силы переменного тока, мА

20

Диапазон измерения силы постоянного тока, мА

5

Потребляемая мощность Вт (не более):

1000

Максимальная выходная мощность в нагрузку, Вт

400

Пределы допускаемой относительной погрешности
измерения напряжения переменного тока промышленной
частоты

±(1,0+0,1·(uпред./u-1))

Пределы допускаемой относительной погрешности
измерения напряжения постоянного тока

±(1,0+0,1·(uпред./u-1))

Пределы допускаемой относительной основной погрешности
измерения силы переменного тока промышленной частоты

±(1,0+0,1·(iпред./i-1))

Пределы допускаемой относительной основной погрешности
измерения силы постоянного тока

±(1,0+0,1·(iпред./i-1))
  • Программируемое время испытания, мин – 1 м … 59 м
  • Программируемое время испытания, час –  0 ч … 24 ч
  • Отключение высокого напряжения по окончании испытания – ручное /автоматическое
  • Снятие заряда с емкостной нагрузки – встроенное
  • Режим регулировка выходного испытательного напряжения – ручной /автоматический
  • Полярность выходного напряжения постоянного тока – отрицательная (по спец. заказу возможно изготовление установки с положительной полярностью)
  • Максимальное время работы –  не более 8ч – при загрузке не более 20% ,  не более 1ч – при загрузке 100%
  • Возможность подключения внешнего контакта блокировки подачи высокого напряжения
  • Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения



Общие данные установки пробойной ПрофКиП УПУ-24:

  • Напряжение сети 220 ± 22В; частота 50Гц
  • Габаритные размеры (не более), мм – 185х385х360
  • Вес (не более), кг – 27



Комплект поставки установки пробойной ПрофКиП УПУ-24:

  • Установка высоковольтная испытательная пробойная ПрофКиП УПУ-24 (1 шт.)
  • Высоковольтный кабель (1 шт.)
  • Кабель сетевой (1 шт.)
  • Предохранитель (2 шт.)
  • Руководство по эксплуатации (1 шт.)
  • LAN-порт ПрофКиП LAN-Порт Для Установок Высоковольтной Испытательной Пробойной  (дополнительная опция)
