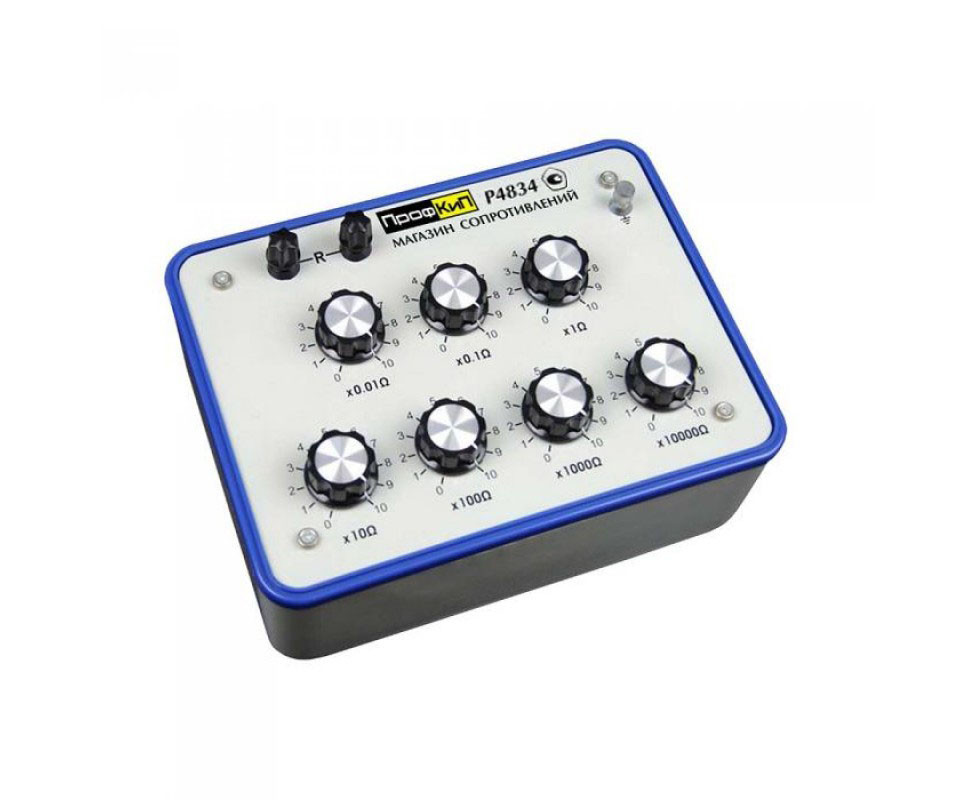

Назначение магазина сопротивления ПрофКиП Р4834
Магазин сопротивления ПрофКиП Р4834 (разработка 2020 года) предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока. Принцип действия магазинов сопротивлений заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов. Конструктивно магазины сопротивлений состоят из последовательно соединенных равнономинальных прецизионных резисторов, установленных в каждой декад. Приборы разработаны и выпущены компанией ПрофКиП взамен магазинов: Р4834 (Украина) и ПрофКиП Р4834-М1 (разработка 2012 года).
Особенности и преимущества магазина сопротивления ПрофКиП Р4834
- 7 декад
- Диапазон: от 0,01 до 111111,1
- Класс точности (ММЭС): 0.01
- Сделано в России
- Госреестр средств измерений РФ: 80016-20 (взамен 52064-12)
- Поверка включена в стоимость изделия
Основные технические характеристики магазина сопротивления ПрофКиП Р4834
Параметры |
Значения |
Диапазон воспроизводимых значений сопротивления,Ом |
от 0,01 до 111111,1 |
Класс точности при использовании в качестве ММЭС |
0,01 |
Значения номинальной/максимальной мощности на декаду, Вт |
0,05/0,1 |
Значение начального сопротивления при установке всех декадных переключателей на нулевые показания (R0), Ом, не более |
0,04 |
Количество декад |
7 |
Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления |
±[0.02 + 2 х 10-6 (105 /R – 1)] %, где R – номинальное значение включенного сопротивления, Ом |
Климатические условия применения магазина сопротивления ПрофКиП Р4834
- Рабочая температура: 15°С … 25°С
- Относительная влажность окружающего воздуха: до 80% при 20°С
- Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
Общие данные магазина сопротивления ПрофКиП Р4834
- Средняя наработка на отказ: не менее 1000 ч
- Средний срок службы: не менее 5 лет
- Габаритные размеры, не более: 280×215×140
- Вес: 1,85 кг
Комплект поставки магазина сопротивления ПрофКиП Р4834
- Магазин сопротивления ПрофКиП Р4834 – 1 шт.
- Руководство по эксплуатации (паспорт) ПРШН.411642.100-2020 ПС – 1 шт.
- Методика поверки РТ-МП-7587-551-2020 – 1 шт, по заказу в электронном виде
