Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 52063-12
Действителен до: 24 ноября, 2027

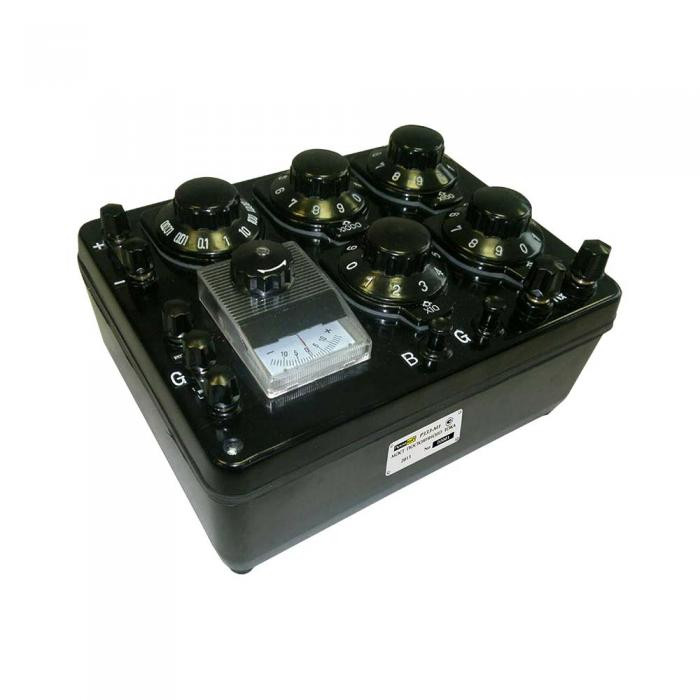

Назначение моста постоянного тока измерительного ПрофКиП Р333-М1
Мост постоянного тока измерительный ПрофКиП Р333-М1 предназначен для измерения значений электрического сопротивления постоянному току и применения в качестве магазины электрического сопротивления в цепях постоянного тока. Также с помощью моста постоянного тока измерительного ПрофКиП Р333-М1 можно измерять расстояние до места повреждения линии по схеме петли Муррея или Варлея и измерять ассиметрию проводов.
Особенности и преимущества моста постоянного тока измерительного ПрофКиП Р333-М1
4 декады, декада плеч отношений
Диапазон: 1 Ом … 9.999 МОм
Класс точности: 0.5
Встроенный гальванометр
Карболитовый пылевлагозащищенный корпус
Средняя наработка на отказ: 16000 ч
Средний срок службы: не менее 10 лет
Основные технические характеристики моста постоянного тока измерительного ПрофКиП Р333-М1
|
Коэффициент отношения плеч |
Диапазон измерения |
Класс точности |
Напряжение источника питания |
|
|
Внутренний гальванометр |
Внешний гальванометр |
|||
|
х0.001 |
1 Ом … 9.99 Ом |
0 |
2 |
4.5 В |
|
х0.01 |
10 Ом … 99.99 Ом |
0.2 |
0.2 |
4.5 В |
|
х0.1 |
100 Ом … 999.9 Ом |
0.2 |
0.2 |
4.5 В |
|
х1 |
1 кОм … 9.999 кОм |
0.2 |
0.2 |
4.5 В |
|
х10 |
10 кОм … 99.99 кОм |
1 |
0.5 |
6 В |
|
х100 |
100 кОм … 499.9 кОм |
2 |
0.5 |
15 В |
|
499.9 кОм … 999.9 кОм |
5 |
0.5 |
15 В |
|
|
х1000 |
1 МОм … 9.999 МОм |
20 |
2 |
15 В |
|
Параметры |
Значения |
|||
|
Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча |
±2% декада х1 ±1% декада х10 ±0.1% декада х100 ±0.1% декада х 1000 |
|||
|
Среднее значение начального сопротивления магазина |
0.02 Ом |
|||
|
Вариация начального сопротивления магазина сопротивлений сравнительного плеча |
не более 0.003% |
|||
|
Пределы допускаемой дополнительной погрешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур |
не более основной |
|||
|
Минимальное значение сопротивления плеч отношений |
1 Ом |
|||
|
Электрическое сопротивление изоляции |
107 |
|||
|
Электрическая прочность изоляции (переменный ток) |
0.5 кВ |
|||
|
Время установления показаний гальванометра |
менее 4 с |
|||
|
Напряжение питания постоянного тока в зависимости от диапазона измерений |
4.5 В … 15 В |
|||
Нормальные условия применения моста постоянного тока измерительного ПрофКиП Р333-М1
Температура окружающего воздуха: 20°С ±1.5°С
Относительная влажность воздуха: 40% … 60%
Рабочие условия применения моста постоянного тока измерительного ПрофКиП Р333-М1
Температура окружающего воздуха: 10°С … 35°С
Относительная влажность воздуха: 25% … 75%
Общие данные моста постоянного тока измерительного ПрофКиП Р333-М1
Средняя наработка на отказ: 16000 ч
Средний срок службы: не менее 10 лет
Габаритные размеры: 225х175х120 мм
Вес: 2.3 кг
Комплект поставки моста постоянного тока измерительного ПрофКиП Р333-М1
|
Наименование |
Количество |
|
Мост постоянного тока измерительный ПрофКиП Р333-М1 |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
Сертификат PDF
