Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 48930-12
Действителен до: 24 января, 2017

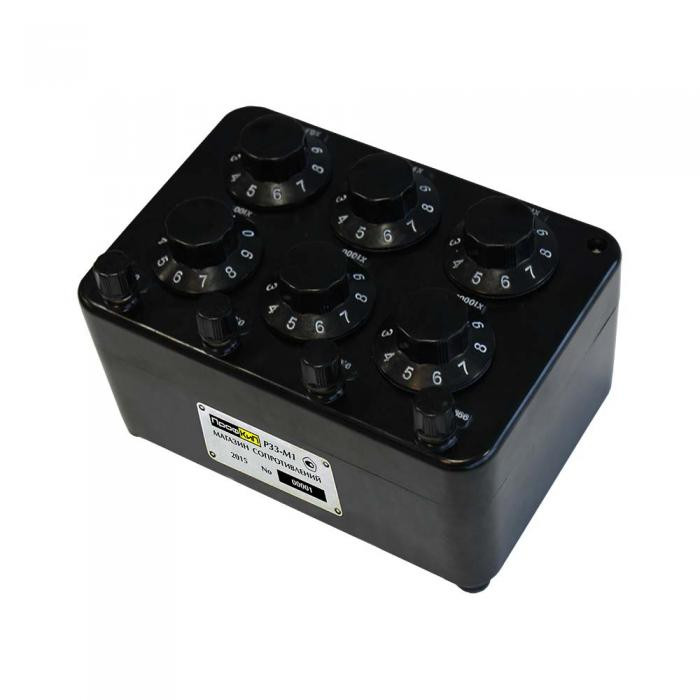

ПрофКиП Р33-М1 магазин сопротивления (год выпуска изделия 2017, замена 2021 — ПрофКиП Р33 )
Назначение магазина сопротивления ПрофКиП Р33-М1
Магазин сопротивления ПрофКиП Р33-М1 предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.
Особенности и преимущества магазина сопротивления ПрофКиП Р33-М1
6 декад
Диапазон: 0.1 Ом … 99999.9 Ом
Класс точности (ММЭС): 0.1 /(5 х 10-6)
Среднее значение номинального сопротивления: 0.03 Ом
Номинальное значение ступени: 104 Ом ст., 10-1 Ом мл.
Электрическое сопротивление изоляции: не менее 108 Ом
Электрическая прочность изоляции: 2 кВ (1 мин)
Основные технические характеристики магазина сопротивления ПрофКиП Р33-М1
|
Параметры |
Значения |
|
Диапазон воспроизводимых значений сопротивления |
0.1 Ом … 99999.9 Ом |
|
Класс точности при использовании в качестве ММЭС |
0.1 /(5 х 10-6) |
|
Среднее значение номинального сопротивления |
0.03 Ом |
|
Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей |
0.01 Ом |
|
Номинальное значение сопротивления одной ступени |
104 Ом старшей декады 10-1 Ом младшей декады |
|
Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления |
±[0.1 + 5 х 10-6 (Rк /R – 1)] % где Rк – наибольшее значение сопротивления магазина, R – номинальное значение включенного сопротивления |
|
Номинальная мощность рассеивания на одну ступень |
0.2 Вт для декады «х0.1Ω» 0.3 Вт для декады «х1Ω» и выше |
|
Максимальная мощность рассеивания на одну ступень |
0.5 Вт для декады «х0.1Ω» 0.5 Вт для декады «х1Ω» и выше |
|
Электрическое сопротивление изоляции |
не менее 108 Ом |
|
Электрическая прочность изоляции |
должна выдерживать 2.0 кВ в течении 1 минуты |
Климатические условия применения магазина сопротивления ПрофКиП Р33-М1
Рабочая температура: 10°С … 25°С
Относительная влажность окружающего воздуха: до 80% при 20°С
Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
Общие данные магазина сопротивления ПрофКиП Р33-М1
Средняя наработка на отказ: не менее 1000 ч
Средний срок службы: не менее 5 лет
Габаритные размеры: 185х130х115 мм
Вес: 2 кг
Комплект поставки магазина сопротивления ПрофКиП Р33-М1
|
Наименование |
Количество |
|
Магазин сопротивления ПрофКиП Р33-М1 |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
Сертификат PDF
