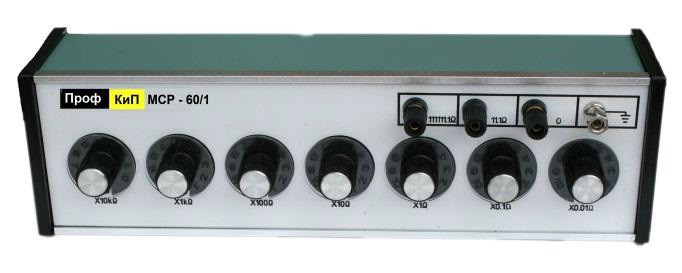

Назначение магазина сопротивлений ПрофКиП МСР-60/1
Магазины сопротивления МСР-60/1 предназначены для работы в цепях постоянного тока в качестве меры электрического сопротивления с переменным значением от начального сопротивления при температуре окружающего воздуха от 15 до 25°С и относительной влажности воздуха до 80%. Принцип действия магазинов сопротивлений заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов. Конструктивно магазины сопротивлений состоят из последовательно соединенных равнономинальных прецизионных резисторов, установленных в каждой декад. Приборы разработаны и выпущены компанией ПрофКиП взамен ранее выпускаемых моделей: МСР-60, МСР-60М.
Особенности и преимущества магазина сопротивлений МСР-60/1
Количество декад: |
7 |
Диапазон воспроизведения сопротивления, Ом |
от 0,01 до 111111,1 |
Класс точности |
0,05 |
Страна производства |
Россия |
Включены в Госреестр средств измерений РФ |
|
Поверка включена в стоимость изделия |
|
Основные технические характеристики магазина сопротивления ПрофКиП МСР-60/1
Параметры |
Значения |
Диапазон воспроизводимых значений сопротивления |
0.01 Ом … 111111.1 Ом |
Класс точности при использовании в качестве ММЭС |
0,05 |
Значения номинальной/максимальной мощности на декаду, Вт |
0,05/0,1 |
Значение начального сопротивления при установке всех декадных переключателей на нулевые показания (R0), Ом, не более |
0,04 |
Количество декад |
7 |
Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления |
±[0.05 + 4 х 10-6 (105 /R – 1)] %, где R – номинальное значение включенного сопротивления, Ом |
Климатические условия применения магазина сопротивления ПрофКиП МСР-60/1
температура окружающей среды, ºС |
от +15 до +25 |
– относительная влажность, % |
от 30 до 80 |
– атмосферное давление, кПа |
от 84 до 106 |
Общие данные магазина сопротивления ПрофКиП МСР-60/1
- Габаритные размеры (длина×ширина× высота), мм, не более: 350×120×110
- Масса, кг, не более: 1,6
Комплект поставки магазина сопротивления ПрофКиП МСР-60/1
- Магазин сопротивления ПрофКиП МСР-60/1 – 1 шт.
- Руководство по эксплуатации (паспорт) ПРШН.411642.100-2020 ПС – 1 шт.
- Методика поверки РТ-МП-7587-551-2020 – 1 шт, по заказу в электронном виде
