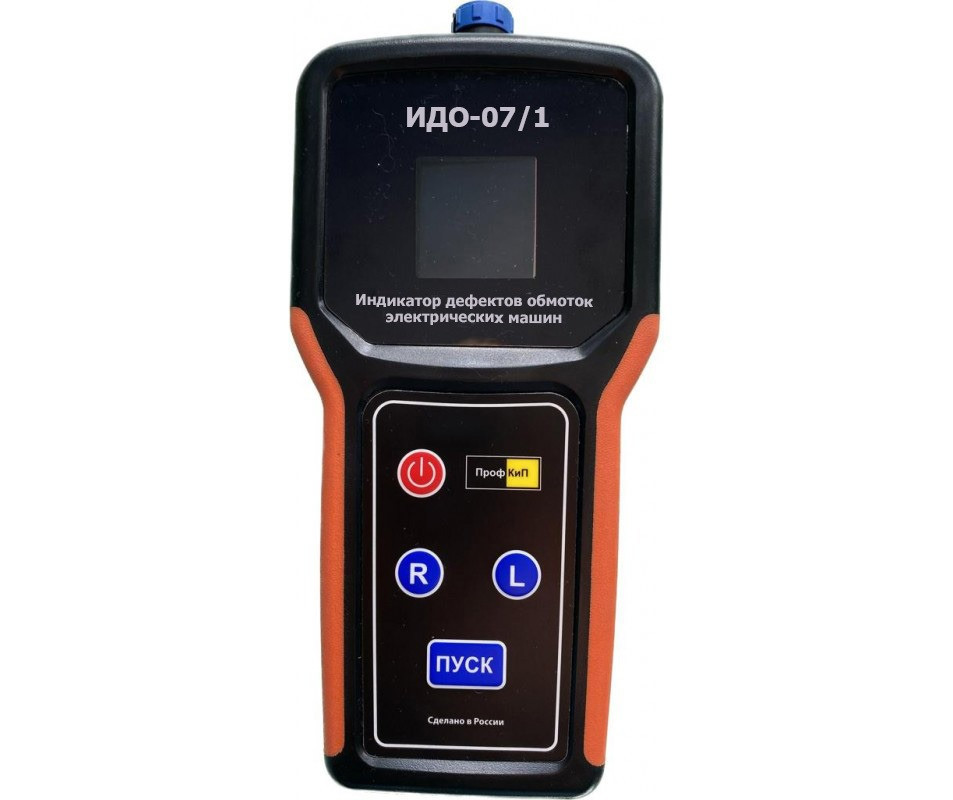

Назначение индикатора дефектов обмоток электрических машин ПрофКиП ИДО-07/1:
Индикатор дефектов обмоток электрических машин ПрофКиП ИДО-07/1 предназначен для контроля трехфазных обмоток электрических машин (без разборки) и обеспечивает обнаружение: • междувитковых замыканий; • междувитковых замыканий в катушках, уложенных в пазы • обрыва фазы; • неправильного соединения фаз в трехфазных обмотках; • неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками. Основными потребителями индикаторов являются предприятия, эксплуатирующие электрические машины с номинальным напряжением обмотки от 500В до 1кВ. Климатическое исполнение–УХЛ 3.1по ГОСТ 15150 (температура воздуха -10 … +40°С).
Прибор разработан и выпущен компанией ПрофКиП в России на замену приборам ИДО-07 украинского производства.
Основные контролируемые параметры и технические характеристики индикатора дефектов обмоток электрических машин ПрофКиП ИДО-07/1:
Контролируемые параметры:при проверке трехфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз;
коэффициент несимметрии фазных токов (Кн)
при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий;
ток в проверяемой катушке
при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками
сопротивление изоляции(Rи)
контролируемый диапазон Кн, %
0-99
контролируемый порог Rи, МОм
0.5
выходное постоянное напряжение при измерении Rи, В
1000 ±100
величина Кн при замыкании одного витка в фазе, %, не менее
10
Питание
автономное или от внешнего блока питания
— напряжение питания внешнего источника, В
5±1
— напряжение питания встроенного аккумулятора, В
3,7
— емкость, мАч
3 400
Рабочее положение
произвольное
Автоотключение
5 мин
Индикация
цифровая (OLED дисплей)
Габаритные размеры
215х110х35
Масса (не более), кг
0.35
Комплект поставки индикатора дефектов обмоток электрических машин ПрофКиП ИДО-07/1:

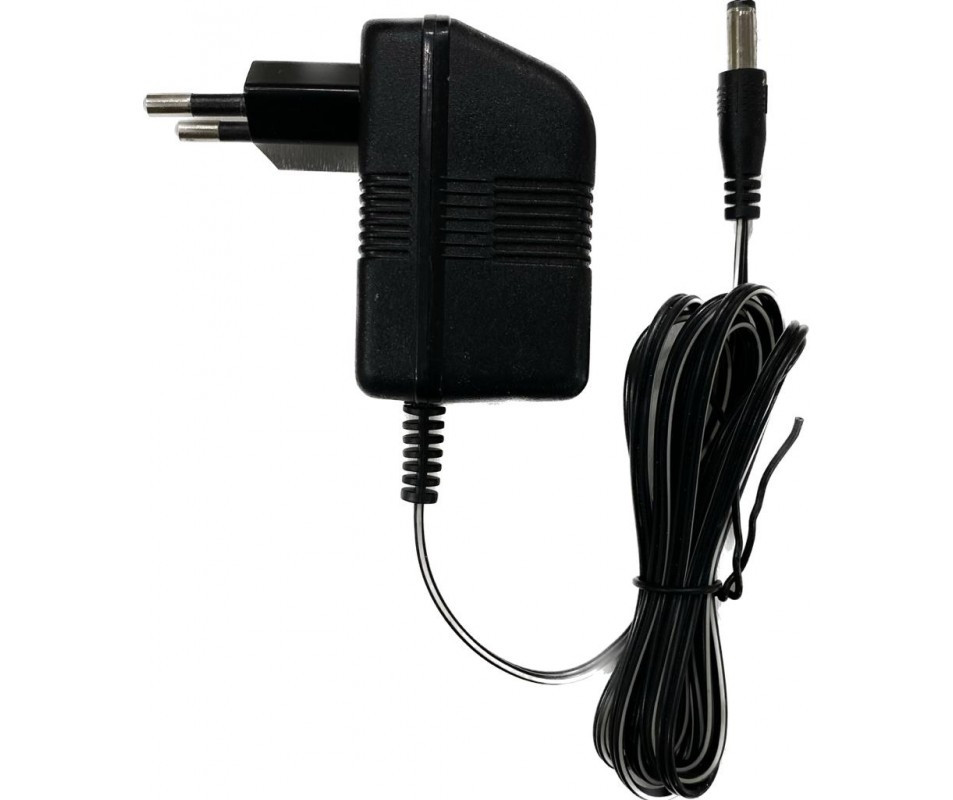

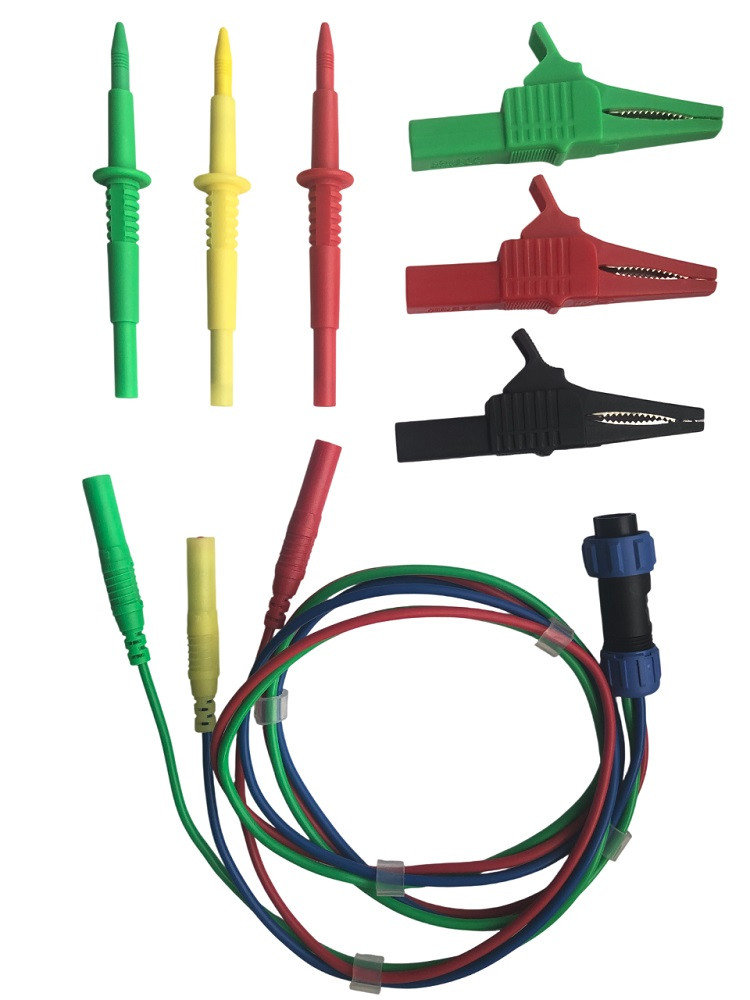

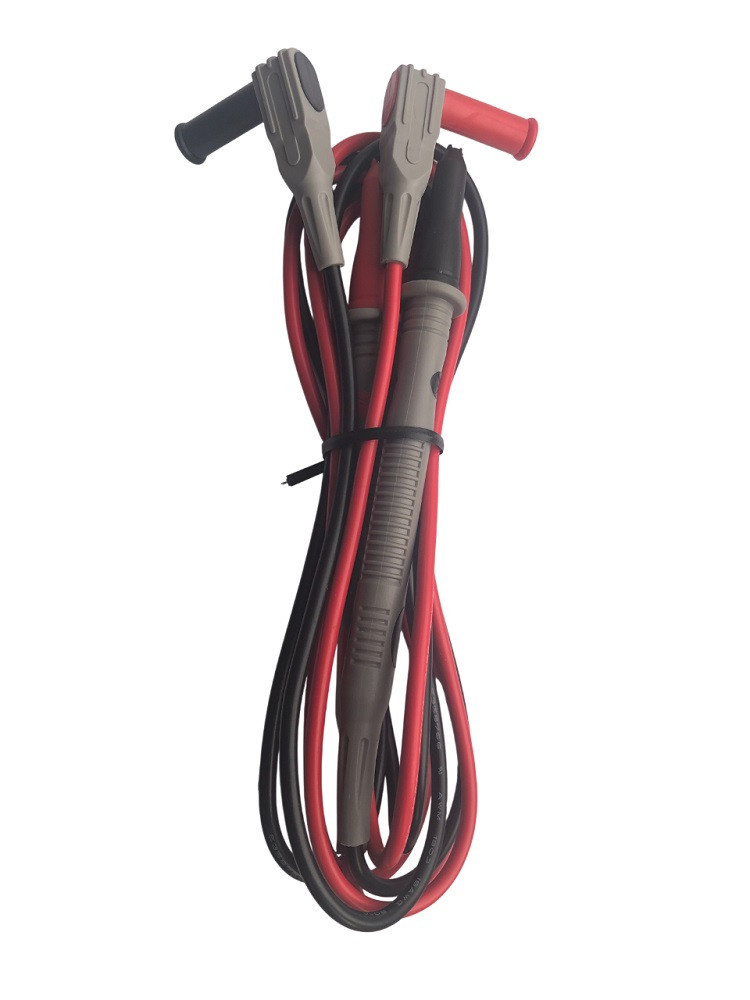

1. Индикатор дефектов обмоток электрических машин (ПрофКиП ИДО-07/1) – 1 шт. 2. Кабель соединительный – 1 шт. 3. Провод соединительный – 2 шт. 4. Датчик индукционный – 1шт 5. Блок питания 5В – 1 шт. 6. Аккумулятор 3,7В 3400 мАч (интегрирован в корпус прибора) – 1 шт. 7. Руководство по эксплуатации.
