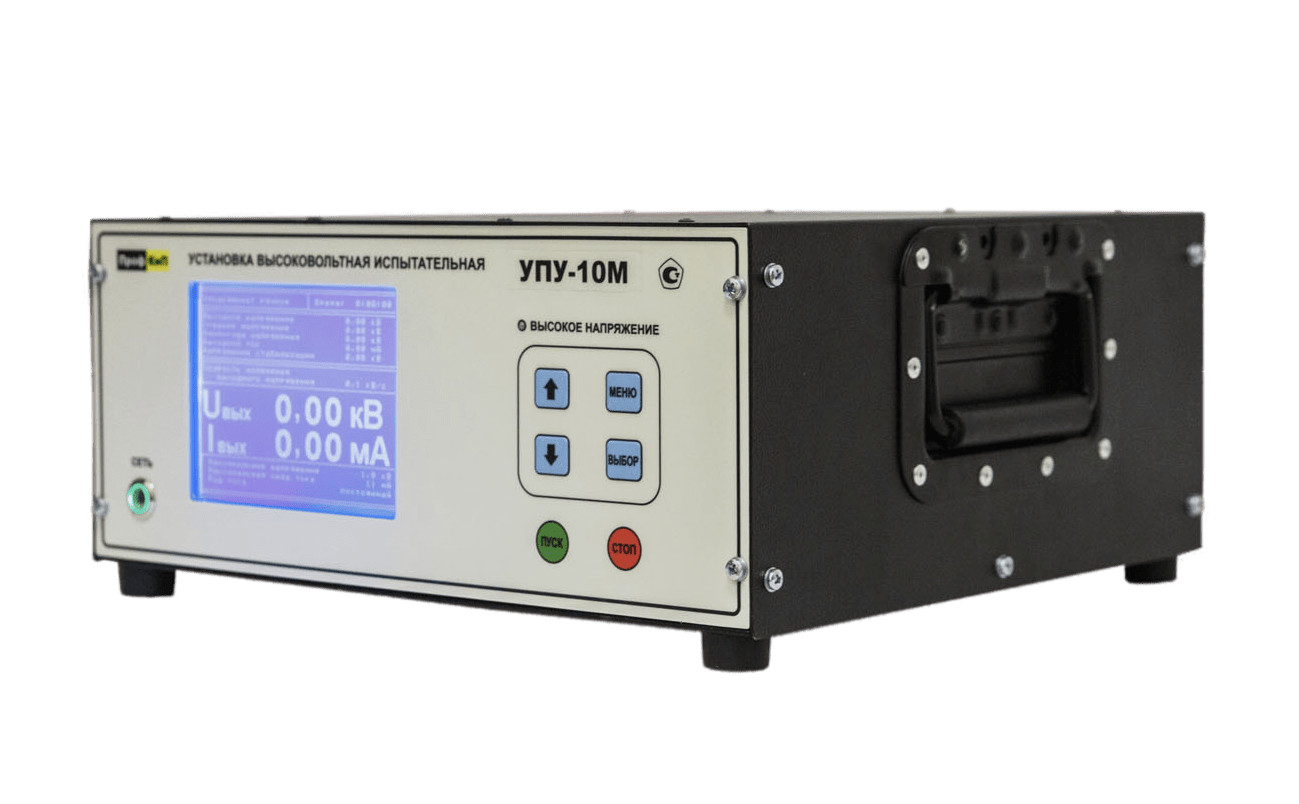

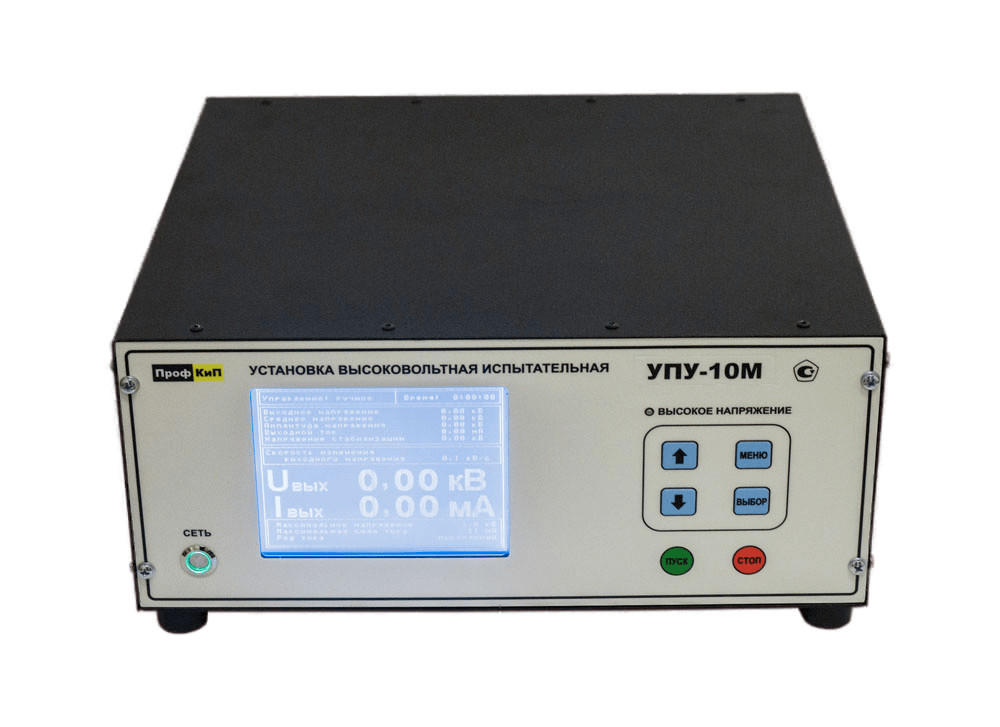

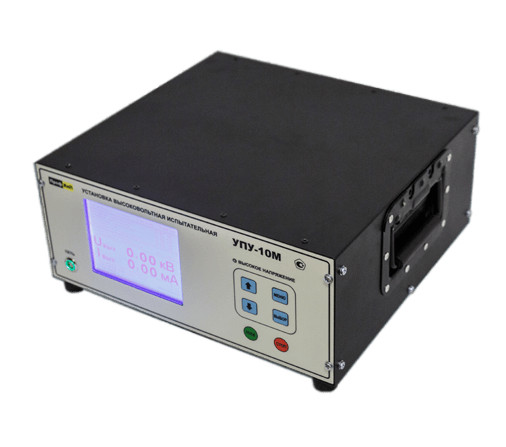

ПрофКиП УПУ-10М установка высоковольтная испытательная

Цена: 264000 ₽

Гарантия: 12 месяцев

Интервал поверки: 12 месяцев

ГОСРЕЕСТР СИ РФ: 58589-14

Действителен до: 26 июля, 2029

Сертификат PDF

Описание типа СИ

Методика поверки

Декларация о соответствии

Руководство по эксплуатации

Назначение установки высоковольтной измерительной ПрофКиП УПУ-10М

Установка высоковольтная измерительная ПрофКиП УПУ-10М предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты.

Особенности и преимущества установки высоковольтной измерительной ПрофКиП УПУ-10М

Высокая точность измерения напряжения и тока
Встроенное разрядное устройство для снятия заряда с емкостного объекта.
Автоматическое переключение рода тока переменный /постоянный.
Автоматический и ручной режим работы, таймер.
Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя емкостной нагрузки.
Большой и четкий графический дисплей, простой интерфейс управления.
Низкий вес прибора: 18.5 кг.
LAN порт (опция)

Основные технические характеристики установки высоковольтной измерительной ПрофКиП УПУ-10М

Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц	0.10 кВ … 10.00 кВ
Диапазон измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций не превышающей 5%	0.10 кВ … 10.00 кВ
Диапазон измерения среднеквадратических значений силы переменного тока	0.03 мА … 10.00 мА
Диапазон измерения силы постоянного тока	0.03 мА … 10.00 мА
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц	±[1.0 + 0.1 ( \| X_k /x \| — 1)]% где X_k – конечное значение диапазона измерения; Х – измеряемое значение
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5%	±[1.0 + 0.1 ( \| X_k /x \| — 1)]% где X_k – конечное значение диапазона измерения; Х – измеряемое значение
Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при незаземленной нагрузке	±[1.0 + 0.1 ( \| X_k /x \| — 1)]% где X_k – конечное значение диапазона измерения; Х – измеряемое значение
Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при заземленной нагрузке	±[2.0 + 0.1 ( \| X_k /x \| — 1)]% где X_k – конечное значение диапазона измерения; Х – измеряемое значение
Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения	не более 11.0 кВ
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по току	11 мА
Программируемое ограничение выходного напряжения	1 кВ … 11 кВ
Программируемое ограничение силы тока	1 мА … 11 мА
Программируемое время испытания, мин	0 м … 59 м
Программируемое время испытания, час	0 ч … 24 ч
Отключение высокого напряжения по окончании испытания	ручное /автоматическое
Максимальное время работы в циклическом режиме, в режиме постоянного тока (10 кВ, 2.5 мА)	8 ч с последующим отключением на 1 ч
Максимальное время работы в циклическом режиме, в режиме переменного тока (10 кВ, 5 мА):	8 ч с последующим отключением на 1 ч
Переключение формы выходного напряжения	автоматическое
Снятие заряда с емкостной нагрузки	встроенное
Подъём выходного испытательного напряжения	ручной /автоматический
Степень защиты блока индикации	IP54
Возможность подключения внешнего контакта блокировки подачи высокого напряжения
Подключение внешней лампы индикации (230 В, 2 А) наличия высокого напряжения
Примечание: пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1 /2 основной погрешности на каждые 10°С измерения температуры окружающей среды

Условия эксплуатации установки высоковольтной измерительной ПрофКиП УПУ-10М

Температура окружающего воздуха: -20°С … 40°С
Относительная влажность воздуха при температуре 25°С: не более 98%
Атмосферное давление: 84 кПа … 106.7 кПа

Нормативные и технические документы, устанавливающие требования к установке высоковольтной измерительной ПрофКиП УПУ-10М

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»
ТУ 422260-002-68134858-2014 «Установки высоковольтные измерительные «ПрофКиП УПУ-10М». Технические условия»
ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»

Поверка установки высоковольтной измерительной ПрофКиП УПУ-10М

Поверка осуществляется в соответствии с документом 422260-002-68134858-2014 МП «Установки высоковольтные измерительные «ПрофКиП УПУ-10М». Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2014 года
Сведения о методиках (методах) измерений приводятся в паспорте 422260-002-68134858-20014 ПС

Общие данные установки высоковольтной измерительной ПрофКиП УПУ-10М

Средний срок службы: не менее 5 лет
Средняя наработка на отказ в нормальных условиях применения: не менее 8 000 ч
Питание: 220 В ± 22В, 50 Гц ± 10 Гц
Максимальная потребляемая мощность: 300 ВА
Габаритные размеры: 360х155х370 мм
Вес: 18.5 кг

Комплект поставки установки высоковольтной измерительной ПрофКиП УПУ-10М

Установка высоковольтная измерительная ПрофКиП УПУ-10М ПК.422260.002.01	1 шт.
Высоковольтный соединительный кабель ПК.422260.001.02	1 шт.
Кабель сетевой	1 шт.
Вставка плавкая 3.15 А АГО.481.304 ТУ	2 шт.
Паспорт 422260-002-68134858-2014 ПС	1 шт.

LAN-порт (дополнительная опция)

ПрофКиП LAN-Порт Для Установок Высоковольтных Испытательных Пробойных
