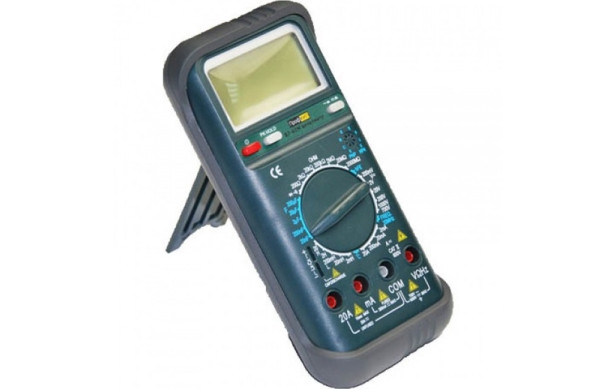

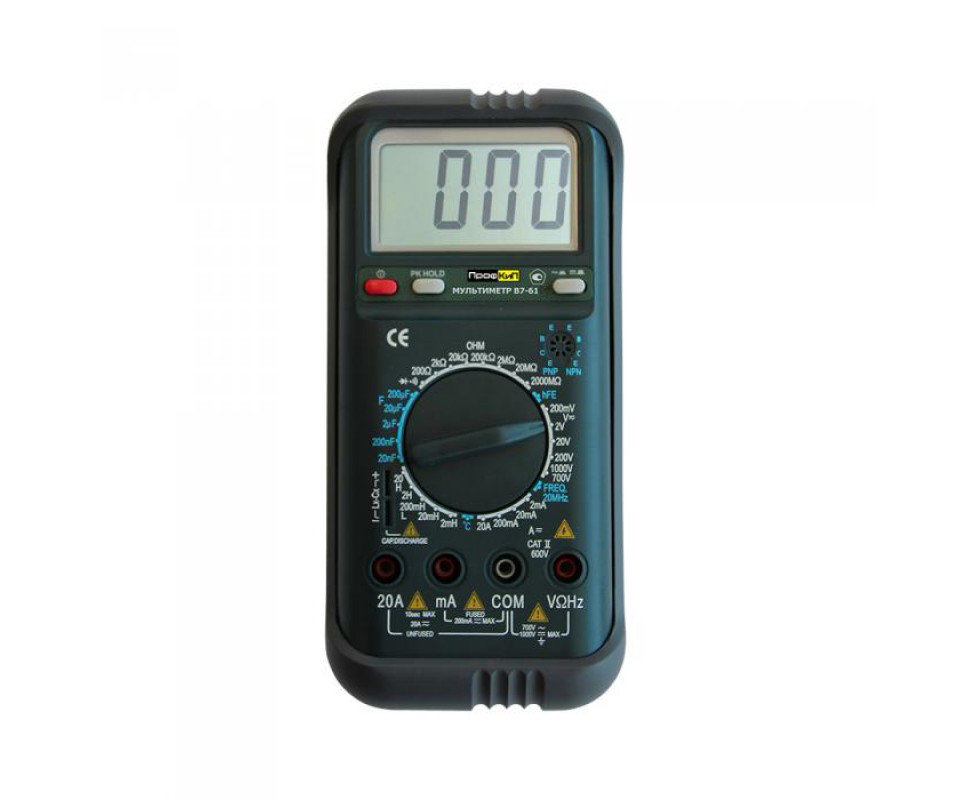

ПрофКиП В7-61 вольтметр универсальный (200 мВ — 1000 В)

Цена: 40875 ₽

Гарантия: 12 месяцев

Интервал поверки: 12 месяцев

ГОСРЕЕСТР СИ РФ: 81246-21

Сертификат PDF

Назначение вольтметра универсального ПрофКиП В7-61

Вольтметры универсальные ПрофКиП В7-61 предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры. Вольтметры универсальные ПрофКиП В7-61 применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.

Особенности и преимущества вольтметра универсального ПрофКиП В7-61

▪ 3¼ разрядный ЖК-дисплей

▪ Максимально индицируемое число: 1999

▪ Измерение постоянного напряжения: до 1000 В

▪ Измерение переменного напряжения: до 750 В

▪ Измерение силы постоянного /переменного тока: до 10 А

▪ Измерение сопротивления: до 2 ГОм

▪ Измерение частоты: до 15 МГц

▪ Измерение емкости: до 200 мкФ

▪ Измерение индуктивности: до 20 Гн

▪ Измерение скважности

▪ Измерение параметров транзисторов

▪ Автоматическая установка нуля

▪ Регистрация максимальных значений

▪ Защита измерительного входа

▪ Комплектуется защитным чехлом

Основные технические характеристики вольтметра универсального ПрофКиП В7-61

 Напряжение постоянного тока

 Диапазон

 Разрешение

 Точность

 200 мВ

 0.1 мВ

 ±(0.5% + 4)

 2 В

 1 мВ

 ±(0.5% + 4)

 20 В

 10 мВ

 ±(0.5% + 4)

 200 В

 100 мВ

 ±(0.5% + 4)

 1000 В

 1 В

 ±(0.8% + 4)

 Входной импеданс: 10 МОм

 Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока

 Напряжение переменного тока

 Диапазон

 Разрешение

 Точность

 200 мВ

 100 мкВ

 ±(1.2% + 4)

 2 В

 1 мВ

 ±(1.0% + 4)

 20 В

 10 мВ

 ±(1.0% + 4)

 200 В

 100 мВ

 ±(1.0% + 4)

 700 В

 1 В

 ±(1.5% + 4)

 Импеданс: 10 МОм

 Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока

 Частота: 40 Гц … 400 Гц

 Сопротивление

 Диапазон

 Разрешение

 Точность

 200 Ом

 0.1 Ом

 ±(1.0% + 4)

 2 кОм

 1 Ом

 ±(0.8% + 4)

 20 кОм

 10 Ом

 ±(0.8% + 4)

 200 кОм

 100 Ом

 ±(0.8% + 4)

 2 МОм

 1 кОм

 ±(0.8% + 4)

 20 МОм

 10 кОм

 ±(2.0% + 4)

 2000 МОм

 1 МОм

 ±(5.0% + 10)

 Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение)

 Сила постоянного тока

 Диапазон

 Разрешение

 Точность

 2 мА

 1 мкА

 ±(0.8% + 4)

 20 мА

 10 мкА

 ±(0.8% + 4)

 200 мА

 100 мкА

 ±(1.2% + 4)

 20 А

 10 мА

 ±(2.0% + 4)

 Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления

 Максимальный входной ток: 20 А (до 15 секунд)

 Сила переменного тока

 Диапазон

 Разрешение

 Точность

 2 мА

 1 мкА

 ±(1.2% + 4)

 20 мА

 10 мкА

 ±(1.2% + 4)

 200 мА

 100 мкА

 ±(2.0% + 4)

 20 А

 10 мА

 ±(3.0% + 5)

 Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления

 Максимальный входной ток: 20 А (до 15 секунд)

 Частота: 40 Гц … 400 Гц

 Емкость

 Диапазон

 Разрешение

 Точность

 20 нФ

 10 пФ

 ±(2.5% + 5)

 200 нФ

 100 пФ

 ±(2.5% + 5)

 2 мкФ

 1нФ

 ±(2.5% + 5)

 20 мкФ

 10 нФ

 ±(2.5% + 5)

 200 мкФ

 100 нФ

 ±(5.0% + 4)

 Примечание: Не подавать напряжение!

 Испытание коэффициента HFE транзисторов

 HFE

 На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ)

 Ток базы около 10 мкА, напряжение Vкэ около 2,8 В

 Индуктивность

 Диапазон

 Разрешение

 Точность

 2 мГн

 1 мкГн

 ±(2.5% + 5)

 20 мГн

 10 мкГн

 ±(2.5% + 5)

 200 мГн

 100 мкГн

 ±(2.5% + 5)

 2 Гн

 1 мГн

 ±(2.5% + 5)

 20 Гн

 10 мГн

 ±(5.0% + 4)

 Примечание: Не подавать напряжение!

 Частота

 Диапазон

 Разрешение

 Точность

 2 кГц

 1 Гц

 ±(5.0% + 4)

 20 кГц

 10 Гц

 ±(5.0% + 4)

 200 кГц

 100 Гц

 ±(5.0% + 4)

 2000 кГц

 1 кГц

 ±(5.0% + 4)

 10 МГц

 10 кГц

 ±(5.0% + 4)

 Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд

 Температура

 Диапазон

 Разрешение

 Точность

 -40°С … 400°С

 1°С

 ±(0.8% + 4)

 400°С … 1000°С

 1°С

 ±(1.5% + 15)

Условия эксплуатации вольтметра универсального ПрофКиП В7-61

▪ Температура окружающего воздуха: 18°С … 28°С

▪ Относительная влажность: 40% … 80%

▪ Атмосферное давление: 720 мм.рт.ст. … 780 мм.рт.ст.

Условия транспортирования вольтметра универсального ПрофКиП В7-61

▪ Температура окружающего воздуха: -10°С … 40°С

▪ Относительная влажность: не более 90%

▪ Атмосферное давление: 630 мм.рт.ст. … 800 мм.рт.ст.

Общие данные вольтметра универсального ПрофКиП В7-61

▪ Питание: 9 В, тип «Крона»

▪ Габаритные размеры: 190х88.5х27.5 мм

▪ Вес: 0.320 кг

Комплект поставки вольтметра универсального ПрофКиП В7-61

 Наименование

 Количество

 Вольтметр универсальный ПрофКиП В7-61

 1 шт.

 Измерительные провода

 1 шт.

 Термопара К-типа

 1 шт.

 Защитный чехол

 1 шт.

 Руководство по эксплуатации

 1 шт.
