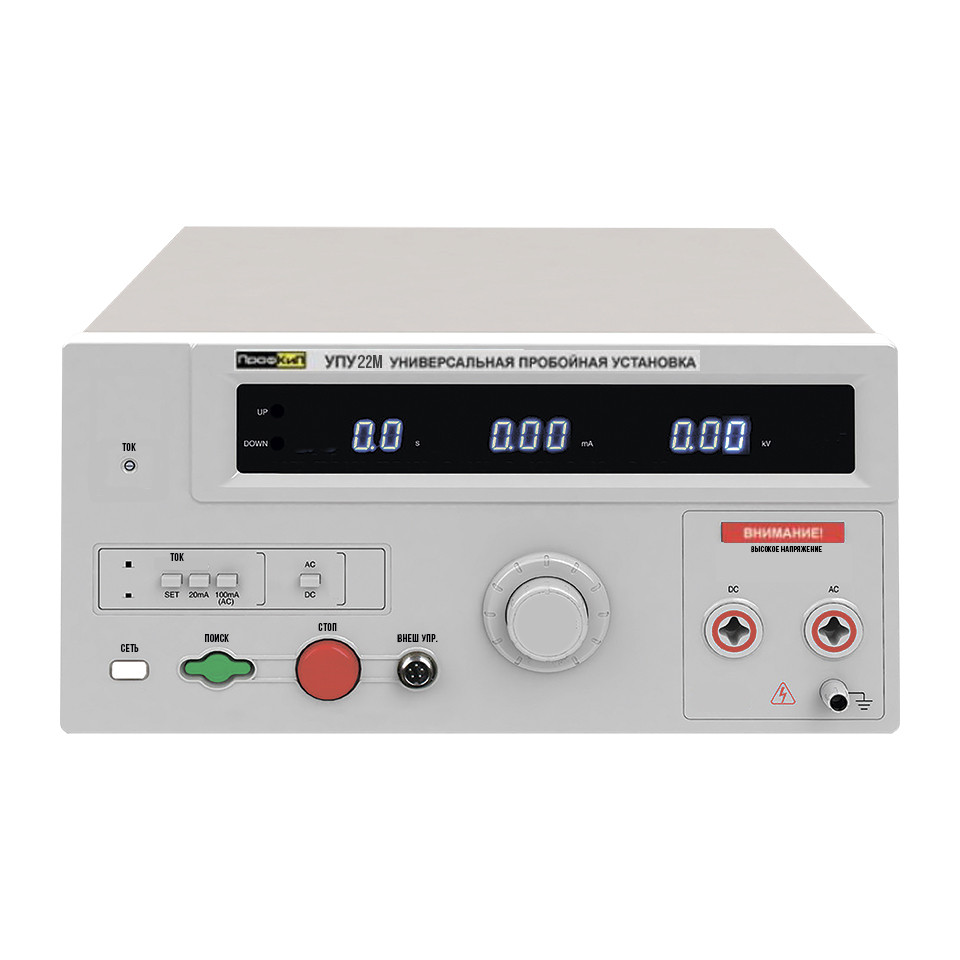

Назначение универсальной пробойной установки ПрофКиП УПУ22М
Высоковольтная пробойная установка ПрофКиП УПУ22М предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы, для проведения испытаний на проверку напряжения пробоя, измерения тока утечки и других показателей эффективности электрической безопасности изоляции силовых кабелей, электроустановок, диэлектриков, средств защиты и т.д. Так же универсальная пробойная установка ПрофКиП УПУ22М может выступать в качестве источника питания высокого напряжения постоянного тока, для проверки характеристик компонентов и приборов.
Особенности и преимущества универсальной пробойной установки ПрофКиП УПУ22М
▪ Генерирование напряжения постоянного и переменного тока от 0.00 кВ до 10 кВ
▪ Измерение тока утечки до 50 мА
▪ Гибкая настройка порога тока утечки и времени испытания
▪ Световая и звуковая индикация критических событий
▪ Яркий цифровой дисплей с отображением тока, напряжения и таймера
▪ Компактный корпус, низкий вес
▪ Дистанционное управление
▪ LAN-порт (опция)
Основные технические характеристики универсальной пробойной установки ПрофКиП УПУ22М
| Величина |
Параметры |
Значения |
| Напряжение переменного тока |
Выходное напряжение |
0.00 кВ … 10.00 кВ |
| Максимальная выходная мощность |
500 ВА |
| Максимальный ток |
50 мА |
| Диапазон тока |
2 мА, 20 мА, 50 мА |
| Форма выходного сигнала |
синусоидальная волна |
| Искажение формы сигнала |
≤5% |
| Время испытания |
0.0 с … 999 С |
| Напряжение постоянного тока |
Выходное напряжение |
0.00 кВ … 10.00 кВ |
| Максимальная выходная мощность |
500 ВА |
| Максимальный ток |
20 мА |
| Диапазон тока |
2 мА, 20 мА |
| Пульсации |
≤5% |
| Время испытания |
0.0 с … 999 С |
| Вольтметр |
Диапазон |
0.00 кВ … 10.00 кВ |
| Точность |
±(5% + 5 знач.) |
| Разрешение |
10 В |
| Отображаемое значение |
среднеквадратическое |
| Амперметр |
Диапазон измерения переменного тока |
0.100 мА … 20.00 мА |
| Диапазон измерения постоянного тока |
0.100 мА … 10.00 мА |
| Разрешение |
2 мА: 1 мкА
20 мА: 10 мкА
|
| Точность |
±(5% + 5 знач.) |
| Таймер |
Диапазон |
0.0 с … 999 С |
| Минимальное размерешение |
0.1 с |
| Точность |
±(1% + 50 мс) |
Общие данные универсальной пробойной установки ПрофКиП УПУ22М
▪ Питание: 220 В, 60 Гц
▪ Габаритные размеры: 380х280х190 мм
▪ Вес: 19 кг
Комплект поставки универсальной пробойной установки ПрофКиП УПУ22М
| Наименование |
Количество |
| Универсальная пробойная установка ПрофКиП УПУ22М |
1 шт. |
| Набор тестовых зажимов |
1 шт. |
| Кабель сетевой |
1 шт. |
| Руководство по эксплуатации |
1 шт. |
