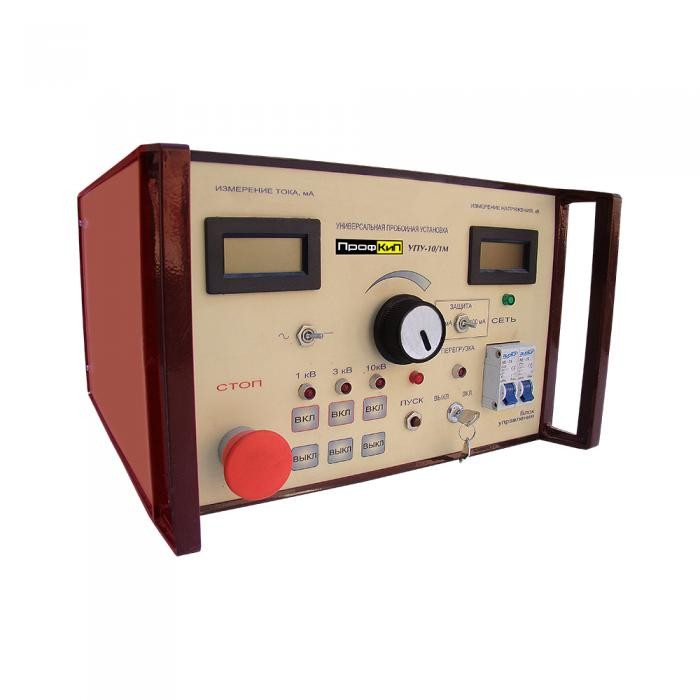

Назначение установки пробойной универсальной ПрофКиП УПУ-10/1М
Установка пробойная универсальная ПрофКиП УПУ-10/1М предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах от 0 кВ до 10 кВ с выходным током до 100 мА. Применяется в электротехнике и энергетике. Благодаря повышенному выходному току установка пробойная универсальная ПрофКиП УПУ-10/1М может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использована для испытания защитных средств на соответствующие напряжения (перчатки и т.п.), а также для заряда емкостных накопителей энергии. Установка пробойная универсальная ПрофКиП УПУ-10/1М рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от 5°С до 40°С, относительной влажности до 80% (при 20°С) и атмосферном давлении от 84.0 кПа до 106.7 кПа (630 мм.рт.ст. … 800 мм. рт. ст.). Питание – однофазная сеть синусоидального переменного тока напряжением 220 В ±20 В, частотой 50 Гц ±1 Гц. Обслуживается одним оператором с правом работы на установках с напряжением выше 1000 В.
Особенности и преимущества установки пробойной универсальной ПрофКиП УПУ-10/1М
Пределы установки выходного напряжения: 1 кВ, 3 кВ, 10 кВ
Приведенная относительная погрешность: не более 2.5%
Максимальный выходной ток: 100 мА
Порог срабатывания токовой защиты: 120 мА ±5 мА
LAN-порт (опция).
Основные технические характеристики установки пробойной универсальной ПрофКиП УПУ-10/1М
| Параметры |
Значения |
| Пределы установки выходного напряжения |
1 кВ, 3 кВ, 10 кВ |
| Приведенная относительная погрешность установки и измерения выходного напряжения |
не более 2.5% |
| Максимальный выходной ток |
100 мА |
| Приведенная относительная погрешность измерения тока |
не более 2.5% |
| Порог срабатывания токовой защиты |
120 мА ±5 мА |
| Примечание |
| Киловольтметр установки измеряет на переменном напряжении действующее значение, на выпрямленном – амплитудное значение напряжения. |
| Миллиамперметр на переменном токе измеряет действующее значение, на выпрямленном — среднее (средневыпрямленное) значение тока. |
Общие данные установки пробойной универсальной ПрофКиП УПУ-10/1М
Средний срок службы изделия: 6 лет
Время работы в непрерывном режиме при максимальной мощности: 8 ч
Потребляемая мощность: не более 650 ВА
Питание: 220 В ±20 В, 50 Гц ±1 Гц
Габаритные размеры блока управления: 320х200х355 мм
Габаритные размеры блока высокого напряжения: 315х290х410 мм
Вес блока управления: 15 кг
Вес блока высокого напряжения: 25 кг
Комплект поставки установки пробойной универсальной ПрофКиП УПУ-10/1М
| Наименование |
Количество |
| Блок высокого напряжения |
1 шт. |
| Блок управления |
1 шт. |
| Кабель соединительный высоковольтный |
1 шт. |
| Кабель заземления |
1 шт. |
| Кабель питания |
1 шт. |
| Руководство по эксплуатации |
1 шт. |
