Гарантия: 12 месяцев
|
Параметры
|
Значения
|
|
Количество каналов
|
2
|
|
Полоса пропускания
|
0 МГц … 60 МГц
|
|
Канал вертикального отклонения
|
|
|
Время нарастания
|
≤ 5.8 нс
|
|
Коэффициент отклонения
|
5 мВ /дел … 100 в /дел
|
|
Точность установки
|
3%
|
|
Постоянное смещение
|
2 мВ … 200 мВ: ±1.6 В
206 мВ … 10 В: ±40 В
10.2 В … 100 В: ±400 В
|
|
Входной импеданс
|
1 МОм ±2% /18 пФ ±3 пФ
|
|
Максимальное входное напряжение
|
до 1000 Вскз CAT II /600 Вскз CAT III между двумя входами осциллографа (дифференциальное напряжение)
300 Вскз CAT II /150 Вскз CAT III при прямом подключении ко входу осциллографа
до 1000 Вскз CAT II /600 Вскз CAT III при использовании делителя
|
|
Связь по входу
|
открытый, закрытый и «земля»
|
|
Канал горизонтального отклонения
|
|
|
Коэффициент развертки
|
5 нс /дел … 50 с /дел
|
|
Погрешность установки
|
±0.005%
|
|
Режим работы
|
основной, ZOOM окна, самописец (ROL), X-Y
|
|
Синхронизация
|
|
|
Источник синхронизации
|
канал 1, канал 2
|
|
Режим запуска
|
автоколебательный, ждущий, однократный
|
|
Тип синхронизации
|
по фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT)
|
|
Аналого-цифровое преобразование
|
|
|
Разрядность АЦП
|
8 бит
|
|
Частота дискретизации в реальном времени
|
1 Гвыб /с (500 Мвыб /с на канал)
|
|
Эквивалентная частота дискретизации
|
50 Гвыб /с (для периодического сигнала)
|
|
Интерполяция
|
sin X /x, линейная
|
|
Глубина памяти
|
быстрая: 40 К (20 К на канал)
длинная: 2 М (1М на канал)
|
|
Режим сбора данных
|
стандартная выборка, усреднение (4 /… /256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10 с, 20 с, ∞, выкл.) самописец (от 100 мс /дел)
|
|
Измерения
|
|
|
По вертикали
|
пик-пик, амплитуда, максимум, минимум, «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
|
|
По горизонтали
|
частота, период, время нарастания и спада, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительных импульсов, коэффициент заполнения для отрицательных импульсов, фаза
|
|
Измерение времени задержки
|
8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
|
|
Курсорные измерения
|
ΔU, ΔT, Δ1 /T (вручную), режим «сложение»
|
|
Мультиметр
|
|
|
Постоянное напряжение
|
|
|
Предел измерения
|
60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В
|
|
Разрешение
|
10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В
|
|
Точность
|
1% … 1.5%
|
|
Переменное (СКЗ) напряжение
|
|
|
Предел измерения (20 Гц … 1 кГц)
|
60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В
|
|
Разрешение
|
10 мкВ, 100 мкВ,1 мВ, 10 мВ, 100 мВ, 1 В
|
|
Точность
|
1% … 1.5%
|
|
Постоянный ток
|
|
|
Предел измерения
|
60 мА, 600 мА, 6 А, 10 А
|
|
Разрешение
|
10 мкА, 100 мкА, 1 мА, 10 мА
|
|
Точность
|
1% … 2%
|
|
Переменный (СКЗ) ток
|
|
|
Предел измерения (20 Гц … 1 кГц)
|
60 мА, 600 мА, 6 А, 10 А
|
|
Разрешение
|
10 мкА, 100 мкА, 1 мА, 10 мА
|
|
Точность
|
1% … 2%
|
|
Сопротивление
|
|
|
Предел измерения
|
600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
|
|
Разрешение
|
0.1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
|
|
Точность
|
1% … 2%
|
|
Емкость
|
|
|
Предел измерения
|
40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ (минимальное измерение от 5 нФ)
|
|
Разрешение
|
10 пФ, 100 пФ, 1 нФ, 100 нФ
|
|
Точность
|
±4% (от 5 нФ)
|
|
Прозвон цепи
|
|
|
Порог срабатывания
|
< 50 Ом
|
|
Индикация
|
непрерывный звуковой сигнал f = 2 кГц
|
|
Испытание p-n
|
|
|
Максимальный тестовый ток
|
1.5 мА
|
|
Тестовое напряжение
|
0 В … 2 В
|
|
Цифровой самописец
|
|
|
Режим просмотра
|
полный: отображения всех записанных данных
нормальный: отображение последних записанных данных
|
|
Глубина записи
|
800 К (осциллограф)
1.2 М (мультиметр)
|
|
Длительность записи
|
> 24 ч (осциллограф)
> 33 ч (мультиметр)
|
|
Регистратор
|
|
|
Коэффициент развертки
|
100 мс /дел … 50 с /дел
|
|
Глубина записи
|
7 М (3.5 М на канал), возможность записи на внешний USB-flash диск
|
|
Дополнительные возможности
|
|
|
Интерфейс
|
USB 2.0 (Device, Host) для сохранения данных и дистанционного управления
|
|
Память
|
10 осциллограмм /20 профилей
|
|
Математика
|
сложение, вычитание, умножение, деление, БПФ, инверсия
|
|
Документирование
|
запись и воспроизведение до 2500 кадров
|
|
Сохранение данных
|
запись формы сигнала в форматах BMP, CSV
|
|
Наименование
|
Количество
|
|

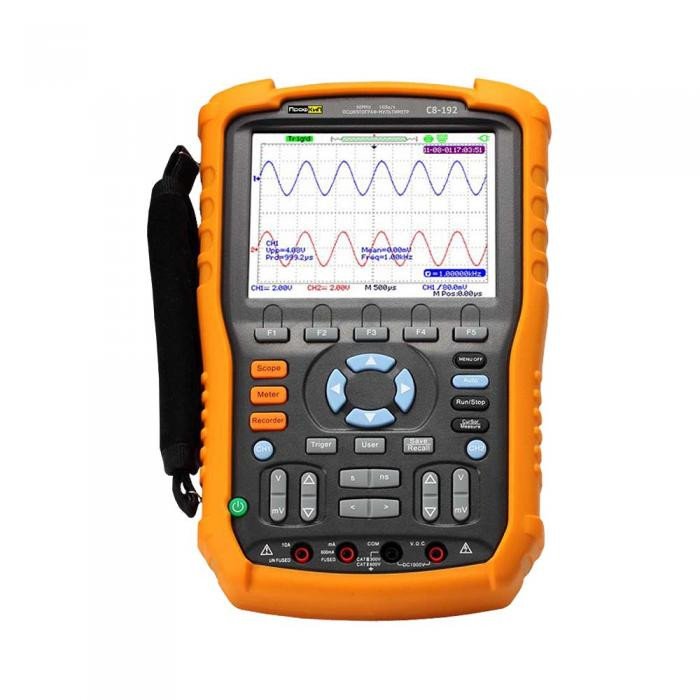

Осциллограф-мультиметр портативный ПрофКиП С8-192
|
1 шт.
|
|
Делитель х1 /х10
|
2 шт.
|
|
Измерительный провод
|
2 шт.
|
|
Калибратор пробников
|
1 шт.
|
|
USB-кабель
|
1 шт.
|
|
CD с ПО
|
1 шт.
|
|
Жесткий кейс для переноски
|
1 шт.
|
|
Адаптер питания
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
