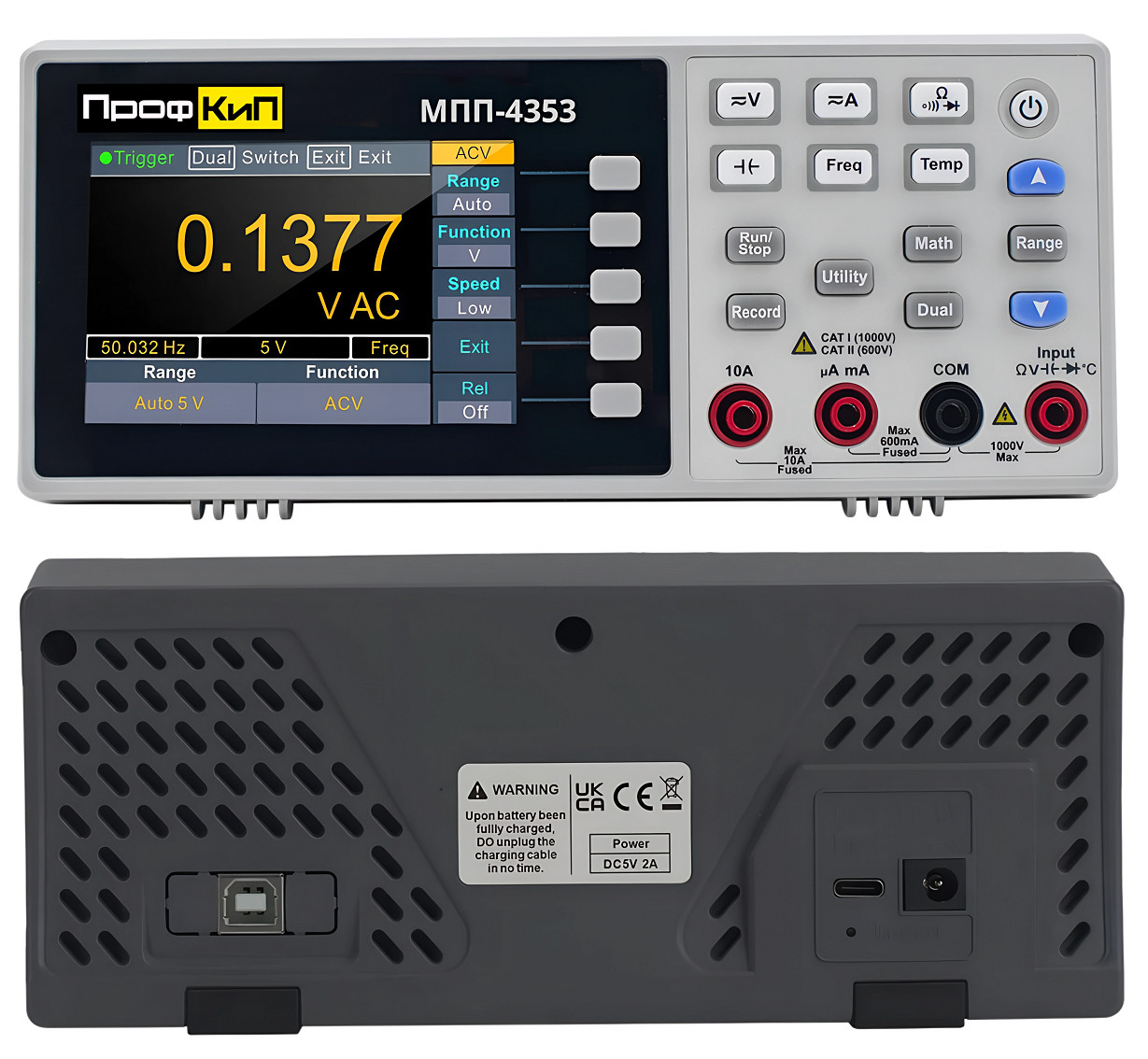

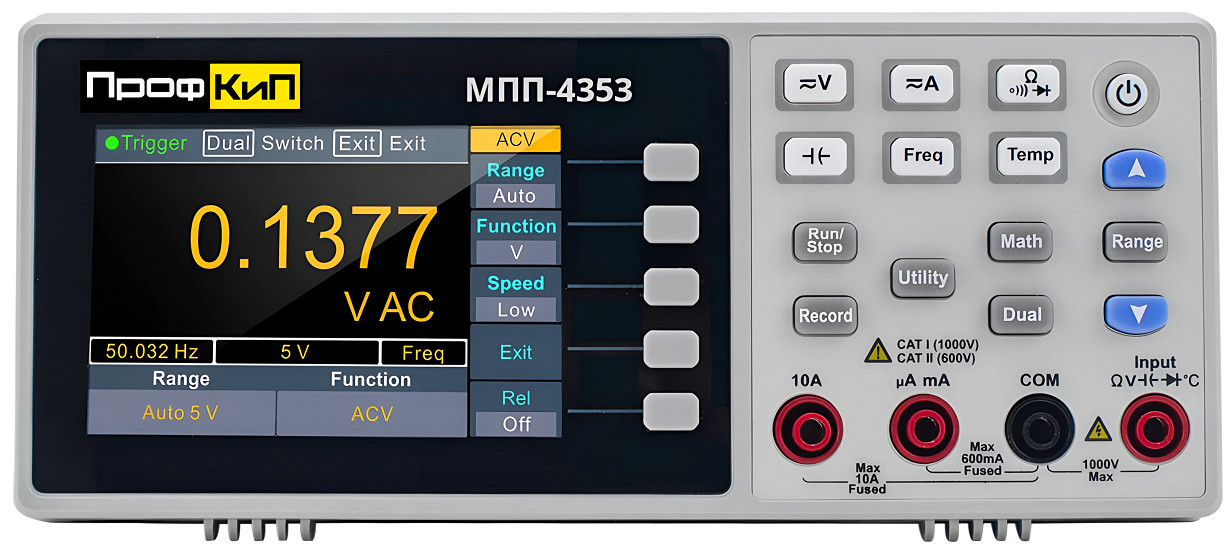

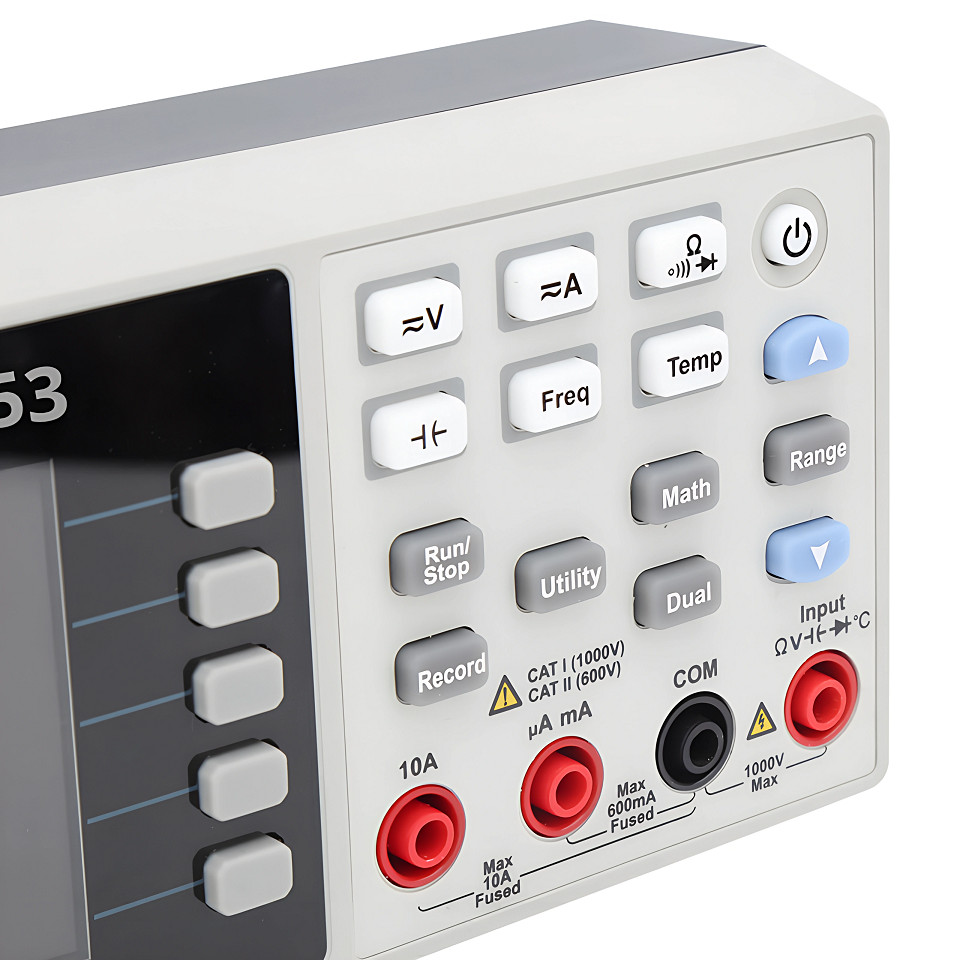

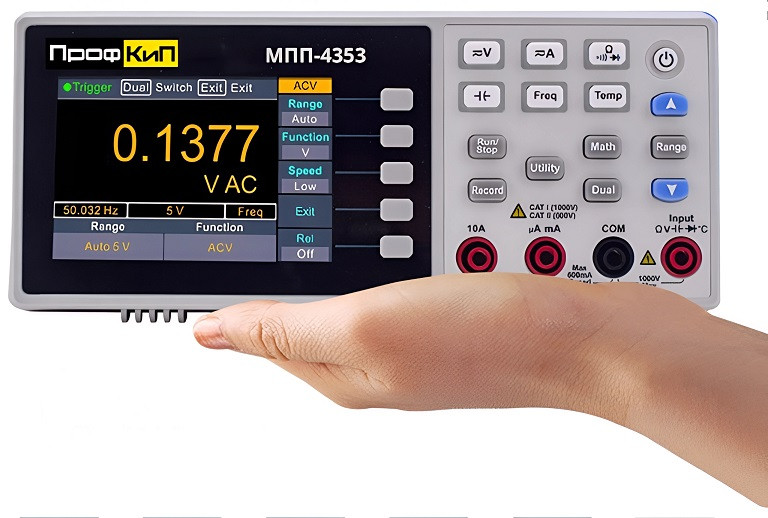

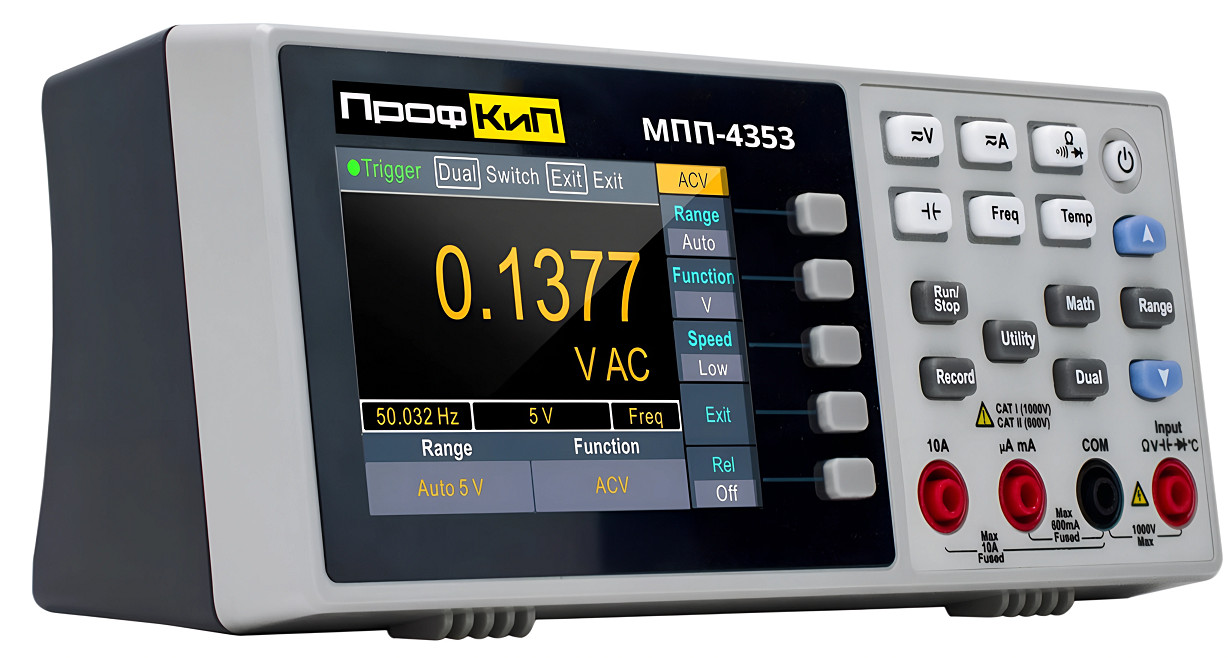

Основные метрологические характеристики мультиметра профессионального МПП-4353 |
Метрологические характеристики мультиметров в режиме измерения напряжения постоянного тока. |
Модель |
Предел измерений |
Разрешение (r) |
Предел допускаемой основной погрешности |
МПП-4353 |
50 мВ |
0,001 мВ |
± (0,1 х 10-2 Uизм + 10r) |
500 мВ |
0,01 мВ |
± (0,05 х 10-2 Uизм + 5r) |
5 В |
0,0001 В |
50 В |
0,001 В |
500 В |
0,01 В |
± (0,1 х 10-2 Uизм + 5r) |
1000 В |
0,1 В |
± (0,1 х 10-2 Uизм + 10r) |
Где Uизм – измеренное значение напряжения постоянного тока (В, мВ) r – разрешение на текущем диапазоне измерений (В, мВ) |
Метрологические характеристики мультиметров в режиме измерения напряжения переменного тока. |
Модель |
Предел измерений |
Разрешение (r) |
Частота измеряемого напряжения |
Предел допускаемой основной погрешности |
МПП-4353 |
500 мВ |
0,01 мВ |
20…45 Гц |
± (1,0 х 10-2 Uизм + 30r) |
5 В |
0,0001 В |
50 В |
0,001 В |
500 В |
0,01 В |
750 В |
0,01 В |
500 мВ |
0,01 мВ |
45…65 Гц |
± (0,5 х 10-2 Uизм + 30r) |
5 В |
0,0001 В |
50 В |
0,001 В |
500 В |
0,01 В |
750 В |
0,01 В |
Где Uизм – измеренное значение напряжения переменного тока (В, мВ) r – разрешение на текущем диапазоне измерений (В, мВ) |
Метрологические характеристики мультиметров в режиме измерения силы постоянного тока. |
Модель |
Предел измерений |
Разрешение |
Предел допускаемой основной погрешности |
(r) |
МПП-4353 |
500 мкА |
0,01 мкА |
± (0,15 х 10-2 Iизм + 20r) |
5000 мкА |
0,1 мкА |
± (0,15 х 10-2 Iизм + 10r) |
50 мА |
0,001 мА |
± (0,15 х 10-2 Iизм + 20r) |
500 мА |
0,01 мА |
± (0,15 х 10-2 Iизм + 10r) |
5 А |
0,0001 А |
± (0,5 х 10-2 Iизм + 10r) |
10 А |
0,001 А |
Где Iизм – измеренное значение силы постоянного тока (мкА, мА, А) r – разрешение на текущем диапазоне измерений (мкА, мА, А) |
Метрологические характеристики мультиметров в режиме измерения силы переменного тока. |
Модель |
Предел измерений |
Разрешение |
Предел допускаемой основной погрешности |
Частота измеряемого переменного тока |
(r) |
МПП-4353 |
500 мкА |
0,01 мкА |
± (0,15 х 10-2 Iизм + 20r) |
20…1000 Гц |
5000 мкА |
0,1 мкА |
± (0,15 х 10-2 Iизм + 10r) |
50 мА |
0,001 мА |
± (0,15 х 10-2 Iизм + 20r) |
500 мА |
0,01 мА |
± (0,15 х 10-2 Iизм + 10r) |
5 А |
0,0001 А |
± (0,5 х 10-2 Iизм + 10r) |
10 А |
0,001 А |
Где Iизм – измеренное значение силы переменного тока (мкА, мА, А) r – разрешение на текущем диапазоне измерений (мкА, мА, А) |
Метрологические характеристики мультиметров в режиме измерения электрического сопротивления. |
Модель |
Предел измерений |
Разрешение (r) |
Предел допускаемой основной погрешности |
МПП-4353 |
500 Ом |
0,01 Ом |
± (0,15 х 10-2 Rизм + 10r) |
5 кОм |
0,0001 кОм |
± (0,1 х 10-2 Rизм + 10r) |
50 кОм |
0,001 кОм |
500 кОм |
0,01 кОм |
5 МОм |
0,0001 МОм |
± (0,3 х 10-2 Rизм + 5r) |
50 МОм |
0,001 МОм |
± (1,0 х 10-2 Rизм + 20r) |
Где Rизм – измеренное значение сопротивления (Ом, кОм, МОм) r – разрешение на текущем диапазоне измерений (Ом, кОм, МОм) |
Метрологические характеристики мультиметров в режиме измерения электрической ёмкости. |
Модель |
Предел измерений |
Разрешение (r) |
Предел допускаемой основной погрешности |
МПП-4353 |
50 нФ |
0,01 нФ |
± (2,5 х 10-2 Сизм + 10r) |
500 нФ |
0,1 нФ |
5 мкФ |
0,001 мкФ |
50 мкФ |
0,01 мкФ |
500 мкФ |
0,1 мкФ |
5 мФ |
0,001 мФ |
± (5,0 х 10-2 Сизм + 20r) |
50 мФ |
0,01 мФ |
Где Cизм – измеренное значение ёмкости (нФ, мкФ, мФ) r – разрешение на текущем диапазоне измерений (нФ, мкФ, мФ) |
Метрологические характеристики мультиметров в режиме измерения частоты синусоидального сигнала. |
Модель МПП-4353 |
Диапазон |
Напряжение на входе |
Разрешение |
Предел допускаемой основной погрешности |
50 Гц |
0,1…250 В скз Защита 750 В |
0,001 Гц |
± 0,002 х 10-2 Fизм |
500 Гц |
0,01 Гц |
5 кГц |
0,0001 кГц |
50 кГц |
0,001 кГц |
500 кГц |
0,01 кГц |
5 МГц |
0,0001 МГц |
Примечание: Fизм – измеренное значение частоты; r – разрешение на текущем диапазоне измерений; |
