Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 96710-25
Действителен до: 21 октября, 2030
Технические условия: ПРШН26.51.43.119-68134858-2025
| Назначение клещей токовых — измерителей сопротивления заземления ПрофКиП КТЗ-2301 | |||
| Клещи-измерители сопротивления заземления ПрофКиП КТЗ-2301 предназначены для измерений электрического сопротивления постоянного тока и силы переменного тока. Приборы оснащены функциями записи, считывания и загрузки данных, сигнализации, автоматического выключения. Отличительные особенности включают широкий диапазон, высокое разрешение, удобное управление, точность, надёжность, стабильность рабочих характеристик и сильная помехозащищённость благодаря ударопрочной, пылезащитной и влагостойкой конструкции.Клещи предназначены для использования в цеховых, лабораторных и полевых условиях, при наладке и ремонте электротехнического оборудования, узлов автоматики, намоточных узлов и контактов электрооборудования, а также при тестировании и ремонте промышленных электросетей. Клещи выполнены в пластиковых корпусах, оснащены встроенным многофункциональным дисплеем и автономными источниками питания. | |||
|
Особенности и преимущества клещей — измерителей сопротивления заземления ПрофКиП КТЗ-2301 |
|||
| Бесконтактный метод измерения сопротивления заземления | |||
| Диапазон измерения сопротивления постоянного тока: | 0,01 Ом …1200 Ом | ||
| Диапазон измерения силы переменного тока (тока утечки): | 0..20А | ||
| Максимальный охват | 32 мм | ||
| Скорость измерения | 1 изм/сек | ||
| Память: | 99 показаний | ||
| Режим отображения | 4-значный ЖК дисплей 9999 | ||
| Автоматический выбор диапазона измерения | |||
| Удержание показаний | |||
| Функция сигнализации превышения диапазона измерений | |||
| Отображение заряда батареи в режиме реального времени | |||
Метрологические характеристики клещей токовых — измерителей сопротивления заземления ПрофКиП КТЗ-2301
| Метрологические характеристики в режиме измерения сопротивления постоянного тока | |||
| Модификация | Диапазон измерений, Ом | Разрешение, Ом | Пределы допускаемой абсолютной погрешности измерений, Ом |
| ПрофКиП КТЗ-2301 | от 0,010 до 0,999 | 0,001 | ±(0,015· Rизм + 0,01) |
| от 1,00 до 9,99 | 0,01 | ±(0,015· Rизм+ 0,1) | |
| от 10,0 до 100,0 | 0,1 | ±(0,02· Rизм+ 0,3) | |
| от 100 до 200 | 1 | ±(0,03· Rизм+ 1) | |
| от 200 до 400 | 5 | ±(0,06· Rизм + 5) | |
| от 400 до 600 | 10 | ±(0,1· Rизм+ 10) | |
| от 600 до 1200 | 20 | ±0,2· Rизм | |
| 1)Rизм – измеренное значение сопротивления, Ом | |||
| Метрологические характеристики в режиме измерения силы переменного тока (частота 50 Гц) | |||
| Модификация | Диапазон измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений, мА, А |
| ПрофКиП КТЗ-2301 | от 0 до 99,9 мА | 0,1 мА | ±(0,025· Iизм + 1 мА) |
| от 100,0 до 299,9 мА | 0,3 мА | ±(0,025· Iизм + 2 мА) | |
| от 0,300 до 0,999 А | 0,001 А | ±(0,025· Iизм + 0,003 А) | |
| от 1,000 до 2,999 А | 0,003 А | ±(0,025· Iизм + 0,01 А) | |
| от 3,00 до 9,99 А | 0,01 А | ±(0,025· Iизм + 0,03 А) | |
| от 10,00 до 19,99 А | 0,03 А | ±(0,025· Iизм + 0,05 А) | |
| 1) Iизм – измеренное значение силы переменного тока, мА, А | |||
|
Принцип действия клещей токовых — измерителей сопротивления заземления ПрофКиП КТЗ-2301 |
|||
| Принцип действия клещей основан на измерении напряжения в цепи и его последующем перерасчете при приложении испытательного тока. Основной принцип измерения сопротивления заземления с помощью данных токовых клещей заключается в измерении сопротивления контура. Зажимная часть прибора состоит из катушки напряжения и катушки тока. Катушка напряжения подаёт сигнал возбуждения и индуцирует потенциал V в измеряемой цепи. Под действием потенциала V в измеряемой цепи будет генерироваться ток I. Управление режимами работы и отображение информации на дисплее осуществляются с помощью встроенного микроконтроллера. | |||
|
Основные технические данные клещей токовых — измерителей сопротивления заземления ПрофКиП КТЗ-2301 |
|||
| Условия эксплуатации: | |||
| — температура окружающей среды, °С | от 0 до +40 | ||
| — относительная влажность %, не более | 90 | ||
| Габариты (длина × ширина × высота), мм, не более: | 276×104×54 | ||
| Масса, кг, не более: | 1,1 | ||
|

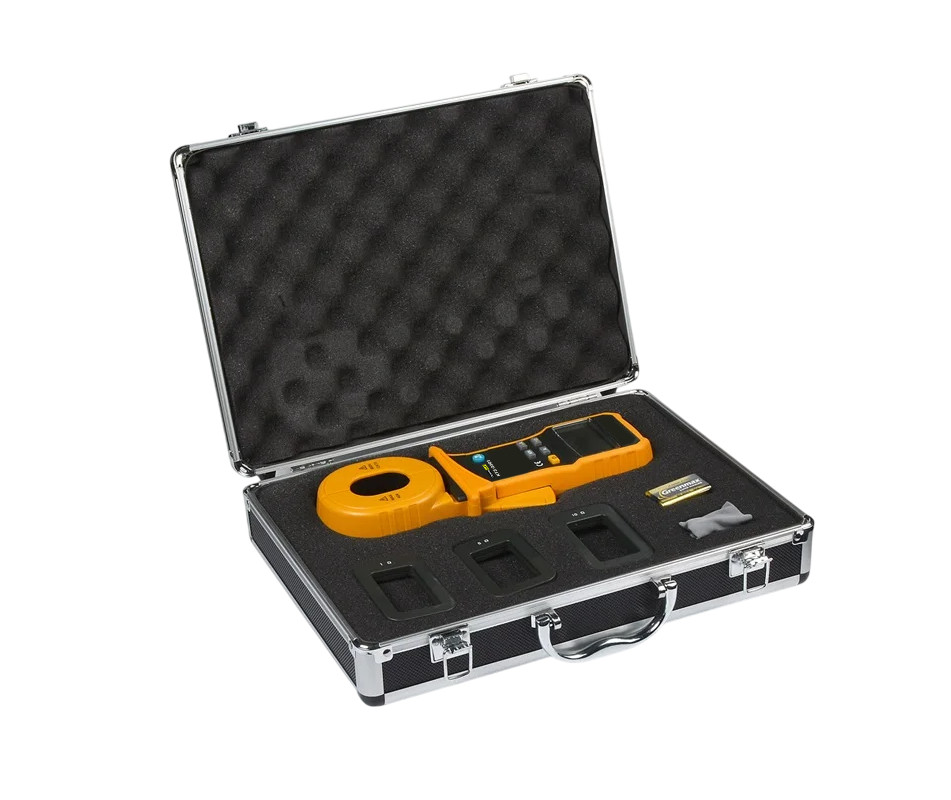

Комплект поставки клещей токовых — измерителей сопротивления заземления ПрофКиП КТЗ-2301 |
|||
| Клещи-измерители сопротивления заземления ПрофКиП КТЗ-2301 | 1шт | ||
| Руководство по эксплутатации | 1шт | ||
| Измерительные провода | 1 комплект | ||
| Упаковка | 1шт | ||
