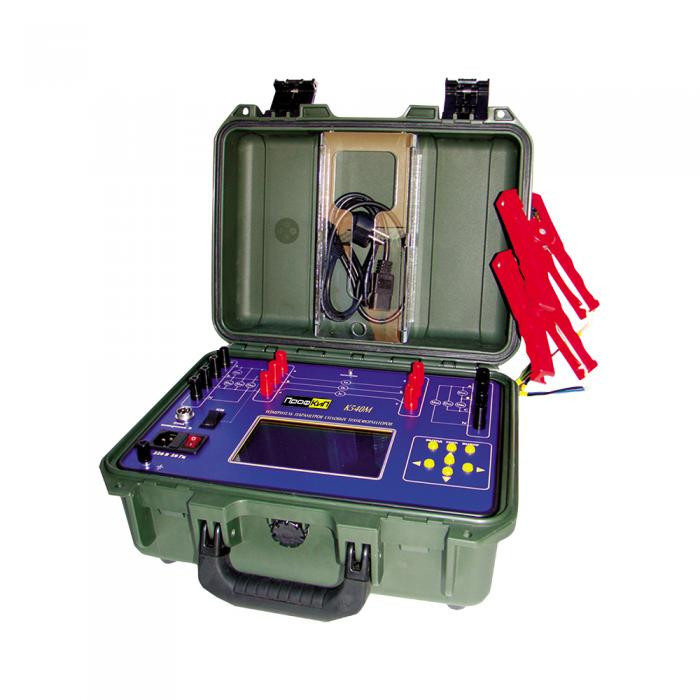

ПрофКиП К540М комплект измерительный цифровой, класс 0.2 /0.5 (измеритель параметров силовых трансформаторов)

Цена: 646875 ₽

Гарантия: 12 месяцев

Действителен до: 30 ноября, -0001

Назначение комплекта измерительного цифрового ПрофКиП К540М

Комплект измерительный цифровой ПрофКиП К540М предназначен для измерений силы тока, напряжения и мощности в однофазных, и трехфазных трехпроводных, четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузках фаз. Класс точности 0.2 /0.5.

Перечень основных функций при однофазном и трехфазном возбуждении испытуемого трансформатора:

Измерение тока и потерь холостого хода при малом напряжении
Измерение сопротивления короткому замыканию
Измерение коэффициента трансформации
Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов
Измерение сопротивления обмоток постоянному току

В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения. Измеритель предназначен для технического обслуживания, ремонта, наладки, испытаний силовых трансформаторов, как в лабораторных, так и в полевых условиях службами ОРГРЭС. Комплект измерительный цифровой ПрофКиП К540М обеспечивает выполнение своих функций в условиях применения соответствующих группе 3 по ГОСТ 22261-94.

Особенности и преимущества комплекта измерительного цифрового ПрофКиП К540М

Класс точности 0.2 /0.5
Измерение напряжения переменного тока до 400 В
Измерение переменного тока до 5 А
Измерение мощности до 2000 Вт
Измерение сопротивления до 2000 Ом
Измерение частоты до 55 Гц
Измерение тока и потерь холостого хода при малом напряжении
Измерение сопротивления короткому замыканию
Измерение коэффициента трансформации
Определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов
Измерение сопротивления обмоток постоянному току
В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения

Основные технические характеристики комплекта измерительного цифрового ПрофКиП К540М

Параметры	Значения
Диапазон измеряемых переменных токов (три канала), без использования внешнего измерительного трансформатора тока	0.01 А … 5 А
Диапазон измеряемых переменных напряжений (два трехканальных измерителя), без использования внешнего измерительного трансформатора напряжения	5 В … 400 В
Диапазон измеряемых активных мощностей (три канала), без использования внешнего измерительного трансформатора тока и трансформатора напряжения	1 Вт … 2000 Вт
Диапазон измеряемых сопротивлений постоянному току	0.00005 Ом … 1999 Ом
Диапазон измеряемой частоты	45 Гц … 55 Гц
Пределы измерения тока	0.1 А, 1 А, 5 А
Пределы измерения напряжения	100 В … 400 В
Пределы измерения сопротивления	0.00002 Ом … 1999 Ом
Основная приведенная погрешность измерения напряжений	не более 0.2%
Основная приведенная погрешность измерения мощности	не более 0.5%
Основная приведенная погрешность измерения токов	не более 0.5%
Абсолютная погрешность измерения частоты	не более 0.25 Гц
Основная приведенная погрешность измерения сопротивления постоянному току	0.5%
Входное сопротивление каналов измерения напряжения	400 кОм
Падение напряжения нагрузки каналов измерения силы тока	75 мВ
Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает предела допускаемой основной погрешности

Нормальные условия применения комплекта измерительного цифрового ПрофКиП К540М

Температура окружающего воздуха: 20°С ±5°С
Относительная влажность воздуха: 30% … 80%
Атмосферное давление: 84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)
Напряжение питающей сети переменного тока: 220 В ±4.4 В
Частота питающей сети: 50.0 Гц ±0.5 Гц

Рабочие условия применения комплекта измерительного цифрового ПрофКиП К540М

Температура окружающего воздуха: 5°С … 40°С
Относительная влажность воздуха: до 80% при 30°С
Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
Напряжение питающей сети переменного тока: 220 В ±22 В
Частота питающей сети: 50 Гц ±1 Гц

Общие данные комплекта измерительного цифрового ПрофКиП К540М

Средний срок службы: не менее 8 лет
Средняя наработка на отказ: не менее 10000 ч
Питание: 220 В ±22 В, 50 Гц ±1 Гц
Габаритные размеры: 320х180х390 мм
Вес: 6 кг

Комплект поставки комплекта измерительного цифрового ПрофКиП К540М

Комплект измерительный цифровой ПрофКиП К540М (измеритель параметров силовых трансформаторов – 1 шт.
Кабель для измерения сопротивления, 10 м – 1 шт.
Руководство по эксплуатации – 1 шт.
