| Назначение комплекта измерительного ПрофКиП К505 | |||||||

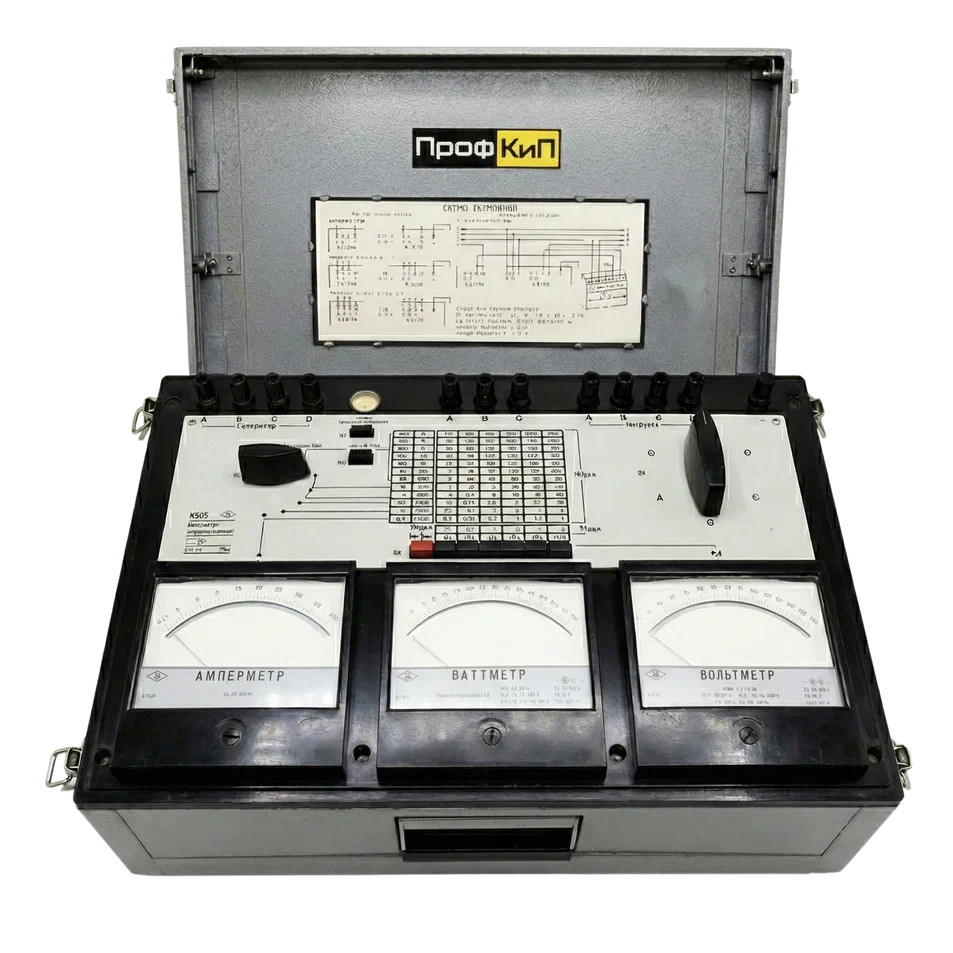

| Комплект измерительный ПрофКиП К505 предназначен для измерения силы тока, напряжения и мощности в однофазных и трехфазных трехпроводных и четырехпроводных цепях переменного тока при равномерной и неравномерной нагрузке фаз. Комплект применяется в промышленных предприятиях, монтажно-наладочных организациях, энергосистемах, измерительных лабораториях. | |||||||
| Основные особенности и преимущества комплекта измерительного ПрофКиП К505 | |||||||
| Класс точности : 0,5 | |||||||
| Конечное значение диапазона измерений по току: 600А | |||||||
| Конечное значение диапазона измерений по напряжению: 600В | |||||||
| Конечное значение диапазона измерений мощности: 360 кВт | |||||||
Основные метрологические и технические данные комплекта измерительного ПрофКиП К505
| Диапазон измерений | |||||||
|---|---|---|---|---|---|---|---|
| Номинальный ток, А | Измеряемая мощность при номинальном напряжении, кВ | Примечание | |||||
| 30 В | 75 В | 150 В | 300 В | 450 В | 600 В | ||
| 0,5 | 0,015 | 0,0375 | 0,075 | 0,15 | 0,225 | 0,3 | Без трансформатора тока |
| 1 | 0,03 | 0,075 | 0,15 | 0,3 | 0,45 | 0,6 | |
| 2,5 | 0,075 | 0,1875 | 0,375 | 0,75 | 1,125 | 1,5 | |
| 5 | 0,15 | 0,375 | 0,75 | 1,5 | 2,25 | 3 | |
| 10 | 0,3 | 0,75 | 1,5 | 3 | 4,5 | 6 | |
| 15 | 0,45 | 1,125 | 2,25 | 4,5 | 6,75 | 9 | С трансформатором тока |
| 50 | 1,5 | 3,75 | 7,5 | 15 | 22,5 | 30 | |
| 100 | 3 | 7,5 | 15 | 30 | 45 | 60 | |
| 150 | 4,5 | 11,25 | 22,5 | 45 | 67,5 | 90 | |
| 200 | 6 | 15 | 30 | 60 | 90 | 120 | |
| 300 | 9 | 22,5 | 45 | 90 | 135 | 180 | |
| 600 | 18 | 45 | 90 | 180 | 270 | 360 | |
| Номинальный коэффициент мощности ваттметра | |||||||
| Номинальный ток, А | Номинальное активное сопротивление, Ом | Номинальная индуктивность, мГн | |||||
| 0,5 | 10 | 2,4 | |||||
| 1 | 3 | 0,7 | |||||
| 2,5 | 0,6 | 0,14 | |||||
| 5 | 0,12 | 0,04 | |||||
| 10 | 0,05 | 0,02 | |||||
| Технические характеристики | |||||||
| Класс точности | 0,5 | ||||||
| Номинальная область частот | 40-65Гц | ||||||
| Номинальный ток параллельных цепей комплекта между зажимом нулевого провода и зажимом любой из фаз при свободном положении кнопки фазоуказателя (фазоуказатель не включен) | 10,5 мА | ||||||
| Время установления показаний приборов комплекта | не более 4 с. | ||||||
| Габаритные размеры | не более 505х330х190 мм. | ||||||
| Масса комплекта |
не более 15 кг. |
||||||
| Комплект поставки комплекта измерительного ПрофКиП К505 | |||||||
| Комплект измерительный ПрофКиП К505 | 1шт | ||||||
| Паспорт и техническое описание | 1шт | ||||||
| Шнур | 2шт | ||||||
| Упаковка | 1шт | ||||||
