Гарантия: 12 месяцев
Интервал поверки: 12 месяцев
ГОСРЕЕСТР СИ РФ: 82214-21
Назначение генератора сигналов ПрофКиП Г6-27:

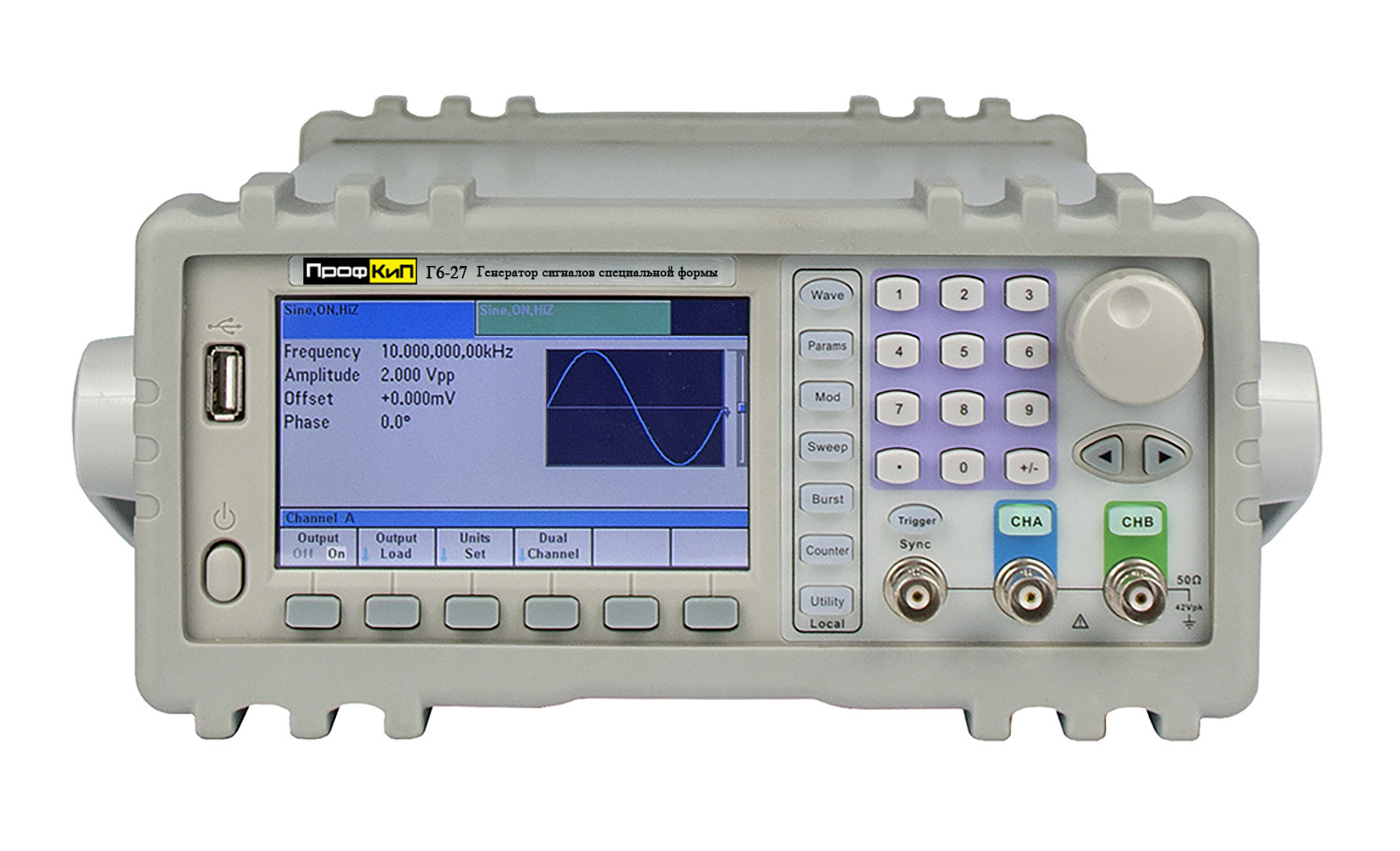

Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-27 предназначены для воспроизведения высокостабильных по частоте сигналов синусоидальной, прямоугольной, треугольной, импульсной формы, а также шумового сигнала и напряжения постоянного тока. Генераторы воспроизводят так же сигналы произвольной формы, имея 50 заводских предустановок, и возможность программирования формы выходного сигнала оператором.
Особенности и преимущества генератора сигналов ПрофКип Г6-27:
Многофункциональный жидкокристаллический дисплей
Диагональ дисплея 11см
Интерфейс USB и RS232
Малый вес 4кг
Заменяет: Г6-27, ПрофКиП Г6-27М
| Наименование характеристики | Значение |
| Форма выходного сигнала | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение. |
| Относительная погрешность установки частоты (периода) | ≤ ±5·10-5 |
| Характеристики синусоидального сигнала | |
| Диапазон частот ПрофКиП Г6-27 | 1 мкГц…25 МГц |
| Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм не более: | 0,20% |
| Уровень высших гармоник по отношению к первой в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм: | < -50 дБ |
| Уровень высших гармоник по отношению к первой в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм: | < -40 дБ |
| Характеристики сигнала прямоугольной формы | |
| Диапазон частот | |
| ПрофКиП Г6-27 | 1 мкГц…5 МГц |
| Длительность фронта и среза не более: | 20 нс |
| Выброс на вершине импульса на нагрузке 50 Ом не более: | 2% |
| Диапазон регулировки длительности импульса % от периода | 0,1…99,9 с дискретностью 0,1% |
| Характеристики сигнала треугольной формы | |
| Диапазон частот | |
| ПрофКиП Г6-27 | 1 мкГц…0,5 МГц |
| Диапазон регулировки симметрии % | 0,0…100,0 с дискретностью 0,1% |
| Характеристики импульсного сигнала | |
| Диапазон частот | |
| ПрофКиП Г6-27 | 1 мкГц…5 МГц |
| Длительность фронта и среза не более: | 20 нс |
| Выброс на вершине импульса на нагрузке 50 Ом не более: | 5% |
| Длительность импульса | 28 нс…(Т-28 нс) |
| где Т – период следования импульсов) | |
| Характеристики сигнала произвольной формы | |
| Частота дискретизации семпл/с | 1мксемпл/с…50 Мсемпл/с |
| Количество семплов в периоде | 8…16384 (по каналу А) |
| 8…2048 (по каналу В) | |
| Разрядность АЦП по амплитуде | 14 бит |
| Характеристики шумового сигнала | |
| Сигнал типа «Белый шум» в полосе 30 МГц по уровню -3 дБ | |
| Вероятность повторения цикла более 50 лет. | |
| Характеристики в режиме постоянного напряжения | |
| Выходное напряжение по каналу А | 0…±10 В на нагрузке 1 МОм |
| 0…±5 В на нагрузке 50 Ом | |
| Выходное напряжение по каналу В | 0…±3 В на нагрузке 1 МОм |
| 0…±1,5 В на нагрузке 50 Ом | |
| Разрешение | 4 значащих разряда (В, мВ) |
| Амплитудные параметры выходного сигнала | |
| Номинальное сопротивление нагрузки | 1 МОм (High Z); 50 Ом; |
| Единицы установки | В (мВ)пик пик; В (мВ) скз; дБм; |
| Диапазон установки амплитуды по каналу А | |
| (пик-пик) | |
| В диапазоне частот до 15 МГц | 2 мВ…20 В/1 мВ…10 В (1 МОм/50 Ом) |
| В диапазоне частот более 15 МГц | 2 мВ…10 В/1 мВ…5 В (1 МОм/50 ОМ) |
| Диапазон установки амплитуды по каналу В | 2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом) |
| (пик-пик) | |
| Предел допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц | ±(0,01U+2 мВ), где U – установленное значение амплитуды |
| Допускаемая относительная неравномерность уровня синусоидального сигнала относительно уровня на частоте 1 кГц не более: | |
| – на частотах ниже 100 кГц | |
| – на частотах 0,1…10 МГц | |
| – на частотах выше 10 МГц | ±0,2 дБ |
| ±0,5 дБ | |
| ±1,0 дБ | |
| Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу А | |
| – на нагрузке 1 МОм | |
| – на нагрузке 50 Ом | ±(10 В – Uпик/2) |
| ±(5 В – Uпик/2) | |
| где Uпик – установленная амплитуда выходного сигнала (пик-пик) | |
| Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу В | |
| – на нагрузке 1 МОм | |
| – на нагрузке 50 Ом | ±(3 В – Uпик/2) |
| ±(1,5 В – Uпик/2) | |
| где Uпик – установленная амплитуда выходного сигнала (пик-пик) | |
| Предел допускаемой абсолютной погрешности установки смещения выходного сигнала | |
| – по каналу А | |
| ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ | |
| ±(0,01Uсм + 6 мВ) для Uсм ˃ 180 мВ | |
| – по каналу В | |
| ±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ | |
| где Uсм – установленное значение смещения | |
| Параметры модуляции (только для канала А) | |
| Параметры амплитудной модуляции (АМ) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы; |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы; |
| Частота модуляции | 1 мкГц…100 кГц |
| Глубины модуляции % | 0,0…120,0 с дискретностью 0,1% |
| Абсолютная погрешность установки глубины модуляции | ±1% АМ |
| Параметры частотной модуляции (FМ) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс; |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы; |
| Частота модуляции | 1 мкГц…100 кГц |
| Девиация | 0…Fнес/2, где Fнес – частота несущей |
| Относительная погрешность установки девиации | 0,01Fд, где Fд – установленное значение девиации |
| Параметры фазовой модуляции (PМ) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс; |
| Форма сигнала модуляции | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы; |
| Частота модуляции | 1 мкГц…100 кГц |
| Глубина фазовой модуляции | 0,0…360,0º с дискретностью 0,1º |
| Параметры цифровой частотной манипуляции (FSK) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс; |
| Скачок (изменение) частоты в импульсе | 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора |
| Частота импульсов манипуляции | 1 мкГц…1 МГц |
| Параметры цифровой двоичной фазовой манипуляции (BPSK) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы; |
| Скачок (изменение) фазы в импульсе | 0,0…360,0º с дискретностью 0,1º |
| Частота импульсов манипуляции | 1 мкГц…1 МГц |
| Параметры цифровой амплитудной манипуляции (ASK) | |
| Источник сигнала модуляции | Внутренний/Внешний |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы; |
| Скачок (изменение) амплитуды в импульсе | |
| – на нагрузке 1 МОм | 2 мВ…20 В (пик-пик) |
| – на нагрузке 50 Ом | 1 мВ…10 В (пик-пик) |
| Частота импульсов манипуляции | 1 мкГц…1 МГц |
| Параметры в режиме качания частоты (свипирования) | |
| Режим запуска | Внутренний, внешний, ручной; |
| Режим свипирования | Линейный, логарифмический; |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс; |
| Начальная частота свипирования | 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора |
| Конечная частота свипирования | 1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора |
| Время свипирования | 0,001…1000 с |
| Время удержания конечной частоты | 0,000…1000 с |
| Время возврата к начальной частоте | 0,000…1000 с |
| Параметры в режиме пакетной модуляции (Bust) | |
| Режим запуска | Внутренний, внешний, ручной; |
| Форма несущей | Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы; |
| Количество периодов несущей в пакете | 1…106 с дискретностью 1 |
| Период следования пакетов | 1 мкс…1000с с дискретностью 1 мкс |
| Начальная фаза несущей в пакете | 0,0…360,0º с дискретностью 0,1º |
Общие данные генератора сигналов ПрофКип Г6-27:
Комплект поставки генератора сигналов ПрофКип Г6-27:
Сертификат PDF
