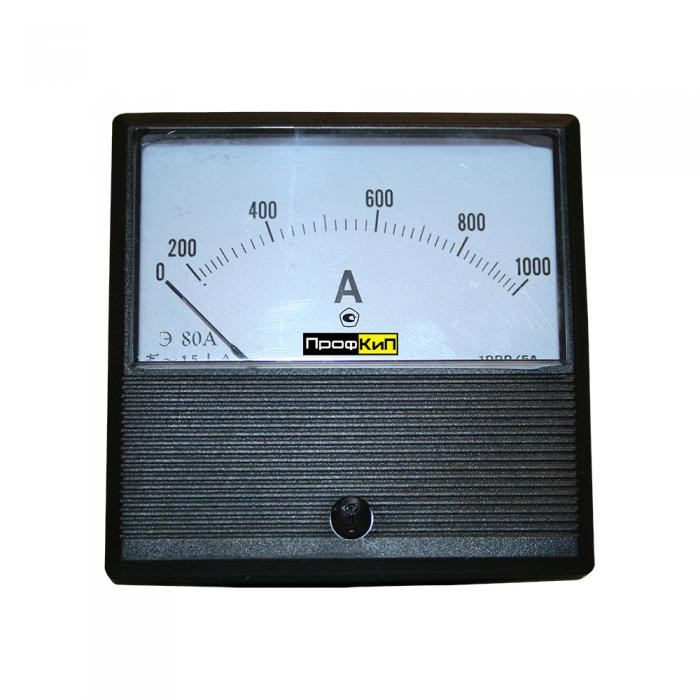

Назначение амперметров щитовых переменного тока ПрофКиП Э80А
Амперметры щитовые переменного тока ПрофКиП Э80А предназначены для измерения силы переменного тока в электрических цепях. Относятся к классу электроизмерительных аналоговых, однозначных, щитовых, электромагнитной системы с неподвижной катушкой и подвижным ферромагнитным сердечником со стрелочным указателем, жестко закрепленном на оси вращения сердечника, с неравномерной шкалой и нулевой отметкой на краю диапазона измерений. Принцип действия амперметров щитовых переменного тока ПрофКиП Э80А основан на взаимодействии магнитного поля неподвижной катушки, обтекаемой измеряемым током, с подвижным ферромагнитным сердечником. Успокоение подвижной части приборов – воздушное. Приборы имеют корректор механического нуля, расположенного на лицевой панели. Область применения амперметров щитовых переменного тока ПрофКиП Э80А – для работы в закрытых помещениях в электроустановках промышленных предприятий, лабораторий, научно-исследовательских институтов, учебных заведений, стендах ТЭЦ, стендах ГЭС, на щитах транспортных средств МПС, в составе бортовой аппаратуры различных видов авиатранспорта, в щитах трансформаторных подстанций, в автоматизированных системах управления технологическими процессами и т.д.
Особенности и преимущества амперметров щитовых переменного тока ПрофКиП Э80А
Диапазон измерения: 50, 100, 150, 200, 300, 400, 600, 800 А, 1, 1.5, 2 кА
Точность: 1.5
Подключение: трансформатор тока (вторичный ток 5А)
Система: электромагнитная
Род тока: переменный
Способ установки: на панель щита
Основные технические характеристики амперметров щитовых переменного тока ПрофКиП Э80А
| Параметры |
Значения |
| Диапазон измерения |
50 А, 100 А, 150 А, 200 А, 300 А, 400 А, 600 А, 800 А, 1000 А, 1500 А, 2000 А |
| Подключение |
трансформатор тока с вторичным током 5 А |
| Предел допускаемой основной приведенной погрешности |
±1.5% |
| Время установления показаний |
3 с |
Рабочие условия эксплуатации амперметров щитовых переменного тока ПрофКиП Э80А
Температура окружающего воздуха: -40°С … 70°С
Относительная влажность: 20% … 85%
Атмосферное давление: 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
Общие данные амперметров щитовых переменного тока ПрофКиП Э80А
Средняя наработка на отказ в нормальных условиях: 65000 ч
Средний срок службы: 12 лет
Нормальная частота и область частот: 50 Гц … 1000 Гц
Рабочее положение: вертикальное
Габаритные размеры: 80х80х70 мм
Вес: 0.15 кг
Комплект поставки амперметров щитовых переменного тока ПрофКиП Э80А
| Наименование |
Количество |
| Амперметр щитовой переменного тока ПрофКиП Э80А |
1 шт. |
| Комплект крепежа для подключения в электрическую цепь |
1 шт. |
| Комплект крепежа для крепления к щиту |
1 шт. |
| Руководство по эксплуатации |
1 шт. |
